FPS 300M
Verfahrwege
X 300 mm
Y 160 mm
Z 340 mm
(Fräskopf auf der Y-Achse zusätzlich um 100 mm verschiebbar)
FPS Universal Fräs- und Bohrmaschinen
FPS 300M | FPS 500M | FPS 500M-hydro
FPS 300M
FPS 500M
FPS 500M-hydro
Die manuellen Klassiker
Highlights:
- Ein starker Einstieg in die Fräs- und Bohrbearbeitung.
- Solide, langlebig und wartungsfreundlich – der ideale Begleiter in der Ausbildungswerkstatt.
- Bedienerfreundlich dank durchdachter Ergonomie.
- Kompakte Maschine für enge Platzverhältnisse.
- Verwenden Sie Werkzeuge und Sonderzubehör der manuellen DECKEL-FP-Baureihe.
Modelle
FPS 500M
Verfahrwege
X 500 mm
Y 350 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)
FPS 500M-hydro
Verfahrwege
X 500 mm
Y 350 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)
Technische Daten
| FPS 300 M | FPS 500 M | FPS 500 M-hydro * | |
|---|---|---|---|
Arbeitsbereich |
|||
| X-Achse | 300 mm | 500 mm | 500 mm |
| Y-Achse | 160 mm | 350 mm | 400 mm |
| Z-Achse | 340 mm | 400 mm | 400 mm |
| Fräskopf auf der Y-Achse zusätzlich verschiebbar | 100 mm | 150 mm | 150 mm |
| Platzbedarf B x T x H | 1735 x 1465 x 1725 mm | 2435 x 1875 x 1960 mm | 2000 x 2100 x 2010 mm |
Starrer Winkeltisch |
|||
| Tischfläche/ Aufspannfläche | 210 x 600 mm | 800 x 420 mm | 800 x 480 mm |
| T-Nuten: Anzahl/Breite/Abstand | 5 / 12 H7 / 45 mm | 9 / 12 H7 / 45 mm | 7 / 14H12 - Richtnut 14H7 / 63 mm |
| Zulässige Belastung | 200 kg | 400 kg | 300 kg |
Arbeitsspindel |
|||
| Vertikal und horizontal | horizontal (optional) | ||
| Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 60 mm | ca. 80 mm | ca. 80 mm |
| Horizontal als Bohrpinole ausfahrbar, mit Klemmung/Hub | - | - | ca. 100 mm (optional) |
| Fräskopf manuell schwenkbar | +/- 90° | +/- 90° | +/- 90° |
Werkzeugaufnahme |
|||
| Manuelles Anzugssystem ISO 40-DIN69871 | M16 | M16 | - |
| oder optional Ausrüstungsvariante nach DECKEL Norm | S 20x2 | S 20x2 | - |
| Hydraulisches Anzugsystem | - | - | DIN 69872* |
| oder optional Ausrüstungsvariante* | - | - | DIN 2080* |
Hauptantrieb Drehstrom - Bremsmotor |
|||
| Leistung | 1,4 / 1,8 KW | 3,7 / 4,4 KW | 7,0 kW |
| Getriebestufen (Rechts- und Linkslauf) | 8 | 18 | Dierektantrieb |
| Drehzahlbereich | (16 Stufen) 40 bis 2000 U/min | (21 Stufen) 25 bis 2500 U/min | 25 bis 3000 U/min - stufenlos regelbar |
Vorschubantrieb Digitaler Antrieb |
|||
| Vorschubgeschwindigkeit stufenlos regelbar | 5 bis 500 mm/min | 5 bis 500 mm/min | 5 bis 500 mm/min |
| Eilgang | 1500 mm/min | 1500 mm/min | 1500 mm/min |
| Handradumdrehung | X-Achse 4,0 mm Y-/Z-Achse 2,5 mm | X-/Y-/Z-Achse 2,5 mm | X-/Y-/Z-Achse 2,5 mm |
Anschluss |
|||
| Netzanschluss | 3 x 400 V AC50/60Hz | 3 x 400 V AC50/60Hz | 3 x 400 V AC50/60Hz |
| Leistungsaufnahme | 6 kVA | 7 kVA | 16 kVA |
| Max. Vorsicherung | 20A | 20A | 50 A NH |
Schaltschrankelektronik |
|||
| CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften | BGVA 3 / DIN-EN 60204-1 | BGVA 3 / DIN-EN 60204-1 | BGVA 3 / DIN-EN 60204-1 |
Gewicht |
|||
| Gesamtgewicht der Maschine inkl. Arbeitstisch und Fräskopf | ca. 710 kg | ca. 1450 kg | ca. 1600 kg |
| Schaltschrank | ca. 140 kg | ca. 140 kg | - |

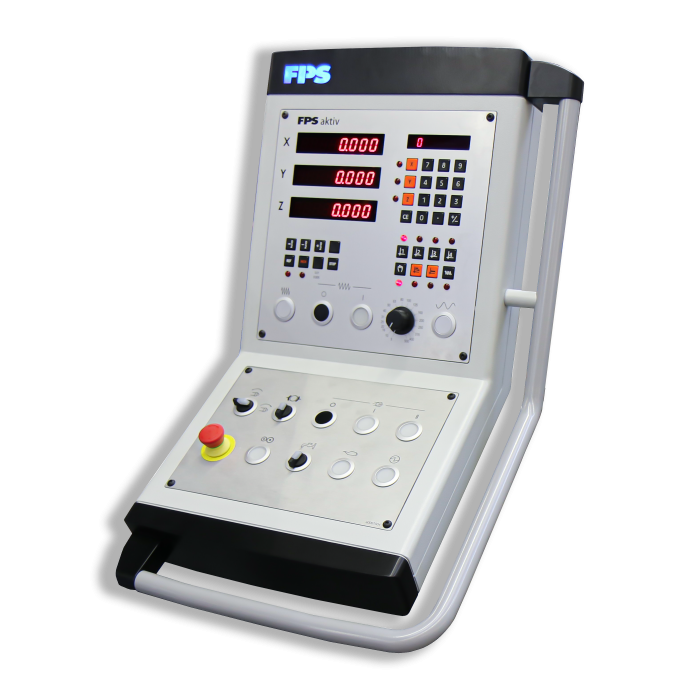

FPS Aktiv Digitalanzeige
Unsere 3-Achsen-Digitalanzeige gewährleistet absoluten Bedienkomfort. Sie ermöglicht dem Anwender das präzise Positionieren des Kettenmaßes (inkremental) und des Streckenmaßes (absolut). Beste Voraussetzungen für schnelle Erfolge in der Ausbildung und einfache Lösungen in der Fertigung – auch bei komplexeren Aufgaben.
Heidenhain - Positip 8016 - Touch Aktiv Digitalanzeige
Die neue Heidenhein Positip 8016 bietet noch mehr Bedienkompfort durch Touch – Bedienung. Zusätzlich zu präzisem Positionieren des Ketten- und Streckenmaßes, pofitieren Sie von erweiterten Funtionen wie Lochkreisrechner und Werkzeugspeicher. Wiederkehrende Arbeitsabläufe lassen sich in Programmen zusammenfassen.
Volle Flexibilität
Ob in der Ausbildung oder in der Werkstatt – Sie möchten Ihre Werkzeugmaschinen flexibel einsetzen.
Unsere manuellen Klassiker sind für unterschiedliche Bearbeitungen geeignet, denn sie bieten Ihnen die Vielfältigkeit, die Sie von den konventionellen DECKEL-Maschinen gewohnt sind.
Sowohl im Einsatz als auch in der Wartung punkten unsere Maschinen so mit einen besonders flexiblen Gesamtkonzept.
Sicherheitshandräder
Manuelle, mechanische Handräder in allen Achsen.
Vertikal oder horizontal
Der Fräskopf ist um 180° schwenkbar – dies ermöglicht ein einfaches Umrüsten der Bearbeitungsebene von vertikal auf horizontal und zurück.
Noch mehr Y
Der Vertikalfräskopf ist in der Längsachse zusätzlich um 100 bzw. 150 mm verschiebbar. Damit vergrößern Sie Ihren X-Y Arbeitsbereich auf 300 x 260 mm bzw. 500 x 500 mm.
Schräge Bearbeitung
Schwenken Sie den Vertikalfräskopf in jede beliebige Position nach rechts oder links um jeweils +/- 90°. So realisieren Sie einfach z.B. schräge Bohrungen. Die Gradzahl ist an einer Skala ablesbar. Danach kann der Kopf durch die Arretierung schnell wieder in die Vertikalstellung gebracht werden.
Fräsen oder Bohren
Die Vertikalspindel lässt sich manuell um 60 bzw. 80 mm ausfahren und auch als Bohrpinole verwenden.
Standard & Optionen
Standard:
- Vertikalfräskopf mit Pinole
- Starrer Winkeltisch
- Horizontale Frässpindel
- Manuelle, mechanische Handräder
- Stabile Führungen in Handarbeit eingeschabt
- Überlastschutz
- Automatische Zentralschmierung für alle Achsen und den Vertikal-Fräskopf
- Kühlmittelbehälter platzsparend im Standfuß integriert
Optionen:
- Universaltisch
- Spritzschutzkabine (500M/500M-hydro)
- Spänewanne bzw. mitfahrende Spänewanne (500M/500M-hydro)
- Schutzbalg Z-Achse
- Teilapparat
- Aufsetzbarer Rundtisch
- LED-Maschinenleuchte
- Minimalmengenschmierung
- Gegenhalter mit Gegenlager
- Sonderlackierung
- Werkzeuge und weiteres Zubehör
- Maschinenfüße
Einfache Wartung
Die Hauptaggregate unserer Maschinen sind wartungsfreundlich angeordnet. Alle wichtigen
Aggregate befinden sich im direkten Zugriff auf der Rückseite. Darüber hinaus profitieren Sie von der automatischen Zentralschmierung für alle Achsen und den Vertikalfräskopf.
Viel Leistung auf wenig Platz
Bei der Leistung und Zugänglichkeit unserer Maschinen überraschen diese mit kompakten Aufstellmaßen. Somit finden unsere FPS 300M, FPS 500M und FPS 500M-hydro auch in Werkstätten mit wenig Aufstellfläche ihren Platz.
