FPS Universal Fräs- und Bohrmaschinen

FPS 420M-NC | FPS 620M-NC

Die robusten Multitalente

Highlights:
  • Der perfekte Einstieg in die moderne Fertigung.
  • Solide, langlebig und wartungsfreundlich – der ideale Begleiter in der Ausbildungswerkstatt und Fertigung.
  • Stufenlos regelbar bis 4500 U/min:
    Für höhere Vorschübe und höhere Schnittgeschwindigkeiten.
  • Bedienerfreundlich dank durchdachter Ergonomie.
  • Kompakte Maschine für enge Platzverhältnisse.
  • Schwenkbares Bedienpult.
  • CNC-Steuerung SIEMENS 840 D SL oder HEIDENHAIN TNC 620 FS.

Innovative Weiterentwicklung

Mit unseren robusten Multitalenten FPS 420M-NC und FPS 620M-NC wird unsere Vision einer modernen Fertigungswelt wahr. Diese Maschinen verfügen über die einfache und gewohnte Bedienung von manuellen Fräsmaschinen-Klassikern, eröffnen mit den neusten Bahnsteuerungen jedoch völlig neue Möglichkeiten. Unsere innovativen Fräs- und Bohrmaschinen vereinen das beste aus zwei Welten – hier trifft manuelle Kontrolle auf digitale Leistungsfähigkeit.

Modelle

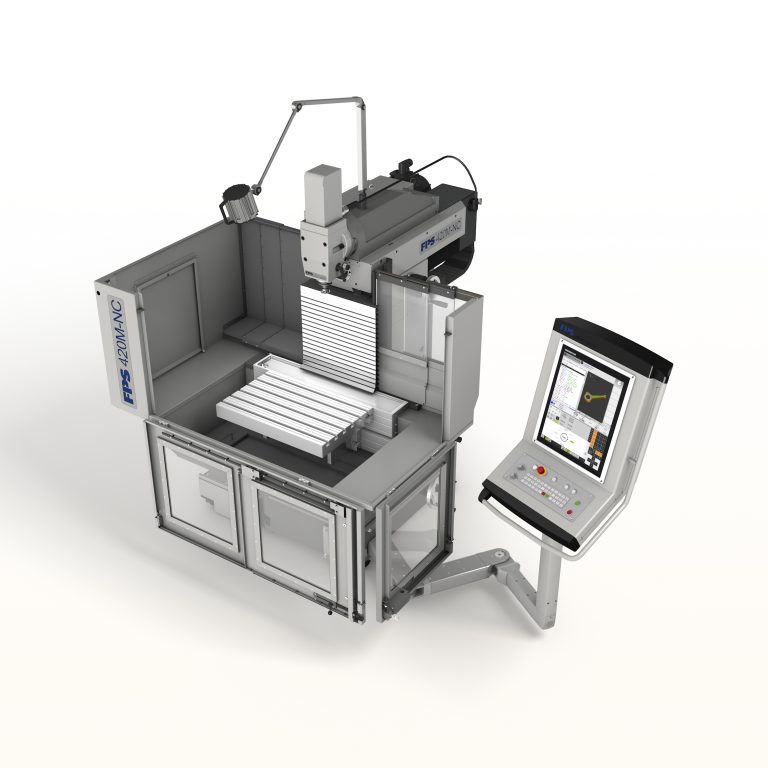

FPS 420M-NC Universal-Fräs- und Bohrmaschine mit CNC-Steuerung SIEMENS 840 D SL oder HEIDENHAIN TNC 620 FS

FPS 420M-NC

Verfahrwege

X 420 mm
Y 350 mm
Z 400 mm

(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)

Mehr erfahren

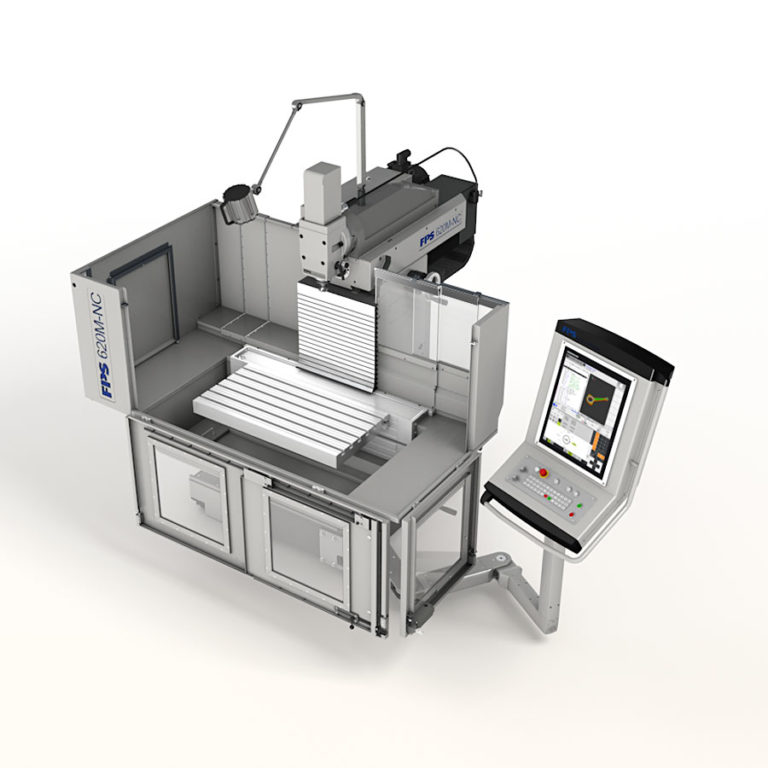

FPS 620M-NC Universal-Fräs- und Bohrmaschine mit CNC-Steuerung SIEMENS 840 D SL oder HEIDENHAIN TNC 620 FS

FPS 620M-NC

Verfahrwege

X 620 mm
Y 350 mm
Z 400 mm

(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)

Mehr erfahren

Technische Daten

FPS 420M-NCFPS 620M-NC

Arbeitsbereich

X-Achse 420 mm 620 mm
Y-Achse 350 mm
350 mm
Z-Achse 400 mm
400 mm
Fräskopf auf der Y-Achse zusätzlich verschiebbar 150 mm
150 mm
Platzbedarf B x T x H 2235 x 1875 x 2000 mm 2435 x 1875 x 2000 mm

Winkeltisch

Tischfläche/ Aufspannfläche 630 x 400 mm 820 x 420 mm
T-Nuten: Anzahl/Breite/Abstand 6 / 14 H12-Richtnut H7 / 63 mm
6 / 14 H12-Richtnut H7 / 63 mm
Zulässige Belastung 300 kg
300 kg

Arbeitsspindel

Vertikal und horizontal
Vertikal als Bohrpinole ausfahrbar,
mit Klemmung/Hub
ca. 80 mm
ca. 80 mm
Fräskopf manuell schwenkbar +/- 90°
+/- 90°

Werkzeugaufnahme

mit hydraulischer Werkzeugspannung ISO 40 DIN 69871ISO 40 DIN 69871

Anzugsystem

Hydraulisches Anzugsystem DIN 69872 (Standard)
DIN 2080 (Option)
DIN 69872 (Standard)
DIN 2080 (Option)

Hauptantrieb Drehstrom - Bremsmotor

Leistung7,0 KW7,0 KW
Drehmoment340 Nm
340 Nm
Drehzahl über 2 Getriebestufen 0 bis 4500 1/min
2 Getriebestufen 0 bis 4500 1/min

Vorschubantrieb Digitaler Antrieb

Vorschubgeschwindigkeit stufenlos regelbar 0 bis 2000 mm/min0 bis 2000 mm/min
Eilgang5000 mm/min
5000 mm/min
Handradumdrehung2,5 mm
2,5 mm

Anschluss

Netzanschluss 3 x 400 VAC 50 Hz 25 A
3 x 400 VAC 50 Hz 25 A
Max. Vorsicherung 35A GR
35A GR
Netzform TN-S Anschlussart: Festanschluss
TN-S Anschlussart: Festanschluss

Schaltschrankelektronik

CE konform entsprechend den aktuellen
Vorschriften der Berufsgenossenschaften
BGVA 3 / DIN-EN 60204-1
BGVA 3 / DIN-EN 60204-1

Gewicht

Gesamtgewicht der Maschine
inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine
ca. 1800 kg
ca. 1800 kg

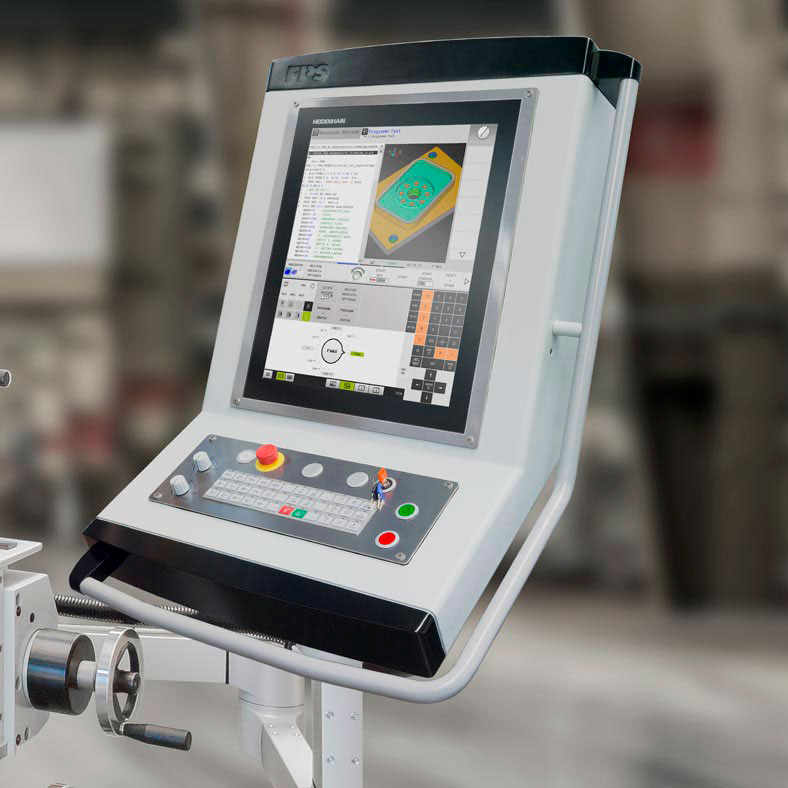

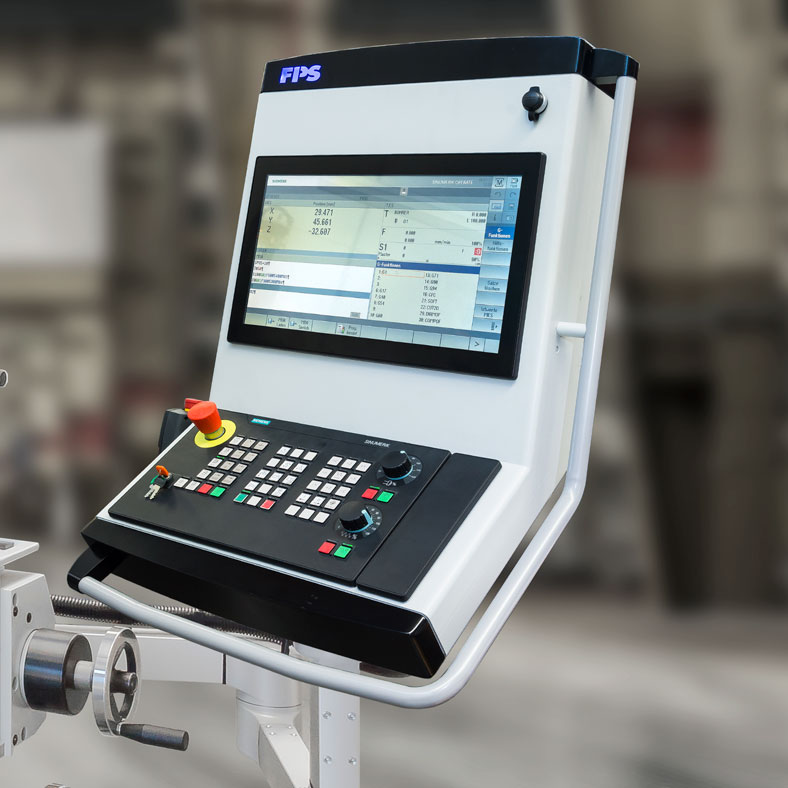

CNC-Steuerungen: Sie haben die Wahl

Die Kontrolle über unsere Werkzeugmaschinen übernehmen CNC-Steuerungen nach dem Stand der Technik. Sie haben die Wahl zwischen der SINUMERIK 840 D SL oder der HEIDENHAIN TNC 620 FS, damit Sie unsere robusten Multitalente bestmöglich in ihre bestehende Fertigungsumgebung integrieren können. Die Vorzüge reichen von einer intuitiven Bedienung mit Touchscreen, leistungsfähigen NC-Funktionen bis hin zu Vernetzung für eine externe Programmerstellung.

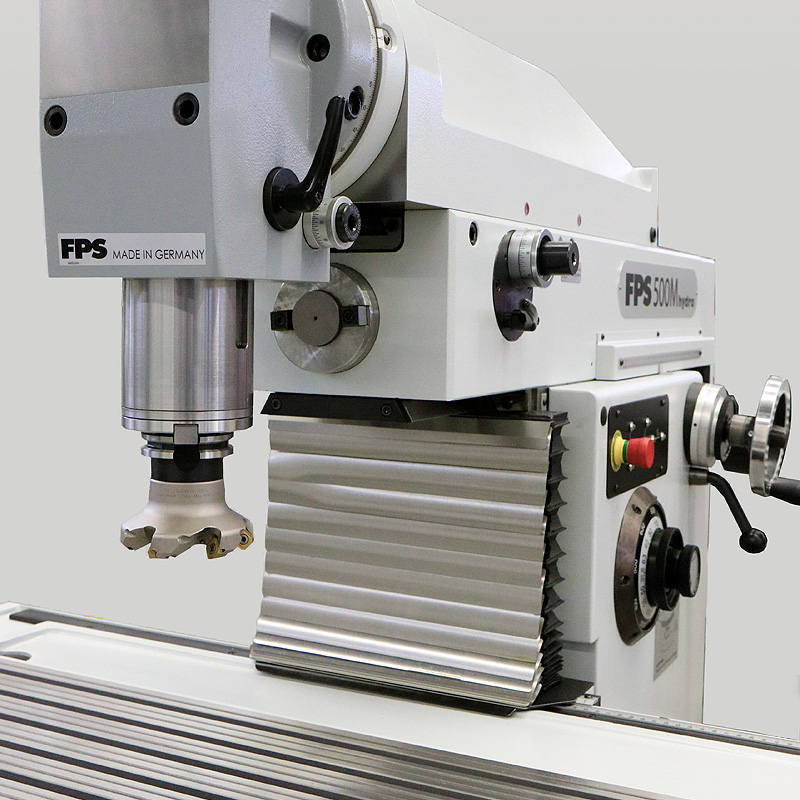

Volle Flexibilität

Ob in der Ausbildung oder in der Werkstatt – Sie möchten Ihre Werkzeugmaschinen flexibel einsetzen.

Unsere FPS 420M-NC und FPS 620M-NC sind für unterschiedliche Bedienungen und Bearbeitungen geeignet. Der Anwender kann die Maschine manuell mit den Handrädern oder mit der CNC-Steuerung bedienen.

Bearbeiten Sie spontan oder mit Hilfe komplexer Bearbeitungsprogramme, die Sie direkt an der Maschine erstellen – unsere FPS 420M-NC oder FPS 620M-NC ist in jedem Fall die richtige Maschine.

Standard & Optionen

Standard:
  • Vertikalfräskopf mit Pinole
  • Starrer Winkeltisch
  • Horizontale Frässpindel
  • Manuelle, mechanische Handräder
  • Stabile Führungen in Handarbeit eingeschabt
  • Spritzschutzkabine
  • Kugelgewindetriebe
  • Hydraulische Werkzeugspannung
  • Automatische Getriebeschaltung
  • Überlastschutz
  • Direkte Wegmesssysteme
  • Automatische Zentralschmierung
  • Freistehender Kühlmittelbehälter, 80 Liter
  • Halogen-Maschinenleuchte
  • Maschinenfüße
  • Steuerungen: wahlweise SIEMENS 840 D sl oder HEIDENHAIN TNC 620 FS
Optionen:
  • Universaltisch
  • Teilapparat
  • LED-Maschinenleuchte
  • Minimalmengenschmierung
  • Gegenhalter mit Gegenlager
  • Elektronisches Handrad
  • Infrarot Messtaster
  • Werkzeugvermessung
  • Spülpistole
  • Sonderlackierung
  • Werkzeuge und weiteres Zubehör

Einfache Wartung

Die Hauptaggregate unserer Maschinen sind wartungsfreundlich angeordnet. Alle wichtigen
Aggregate befinden sich im direkten Zugriff auf der Rückseite. Darüber hinaus profitieren Sie von der automatischen Zentralschmierung für alle Achsen und den Vertikalfräskopf.

Zur Wartung
Zentralschmierung

Viel Leistung auf wenig Platz

Bei der Leistung und Zugänglichkeit unserer Maschinen überraschen diese mit kompakten Aufstellmaßen. Somit finden unsere FPS 420M-NC und FPS 620M-NC auch in Werkstätten mit wenig Aufstellfläche ihren Platz.
