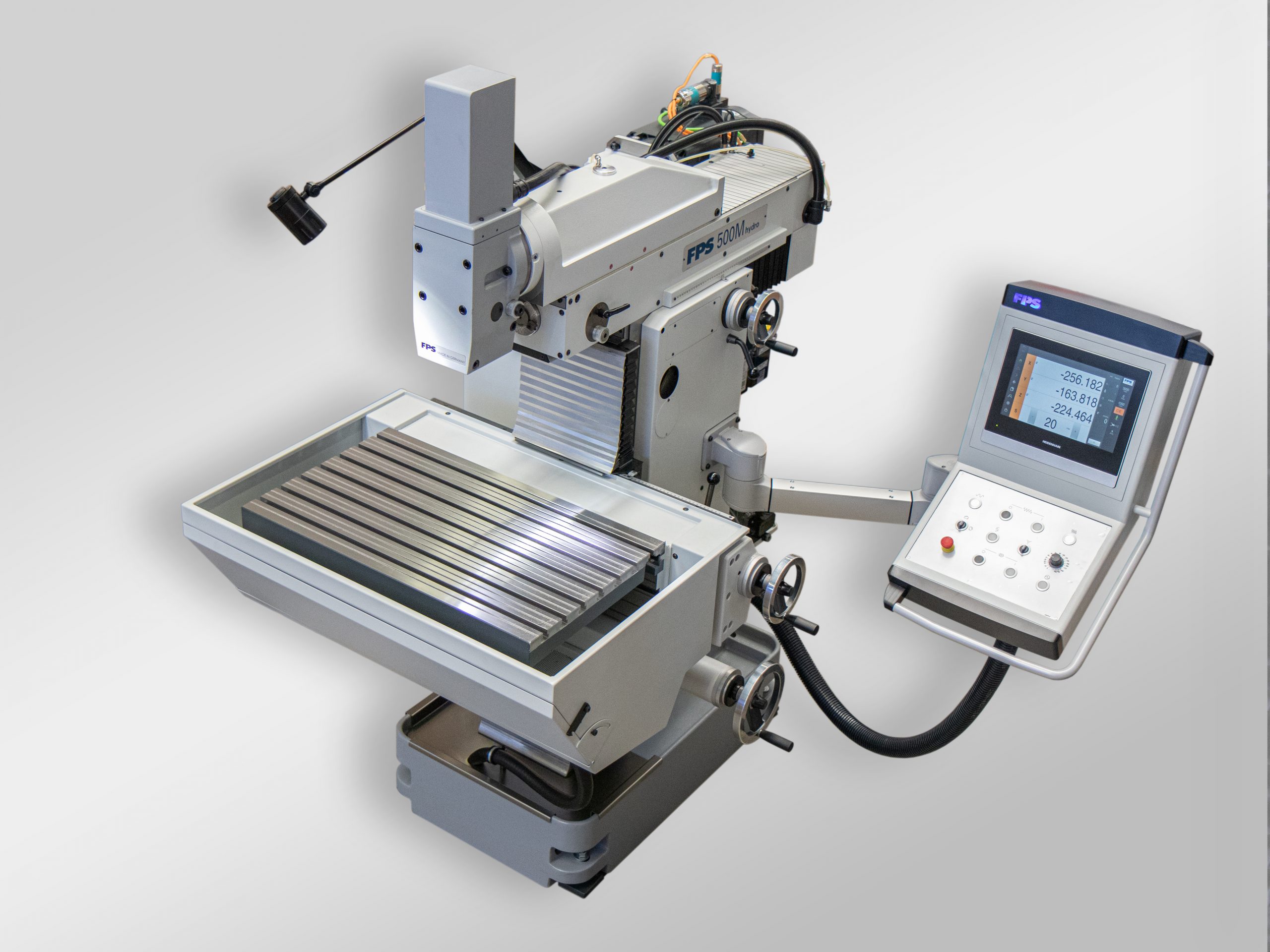

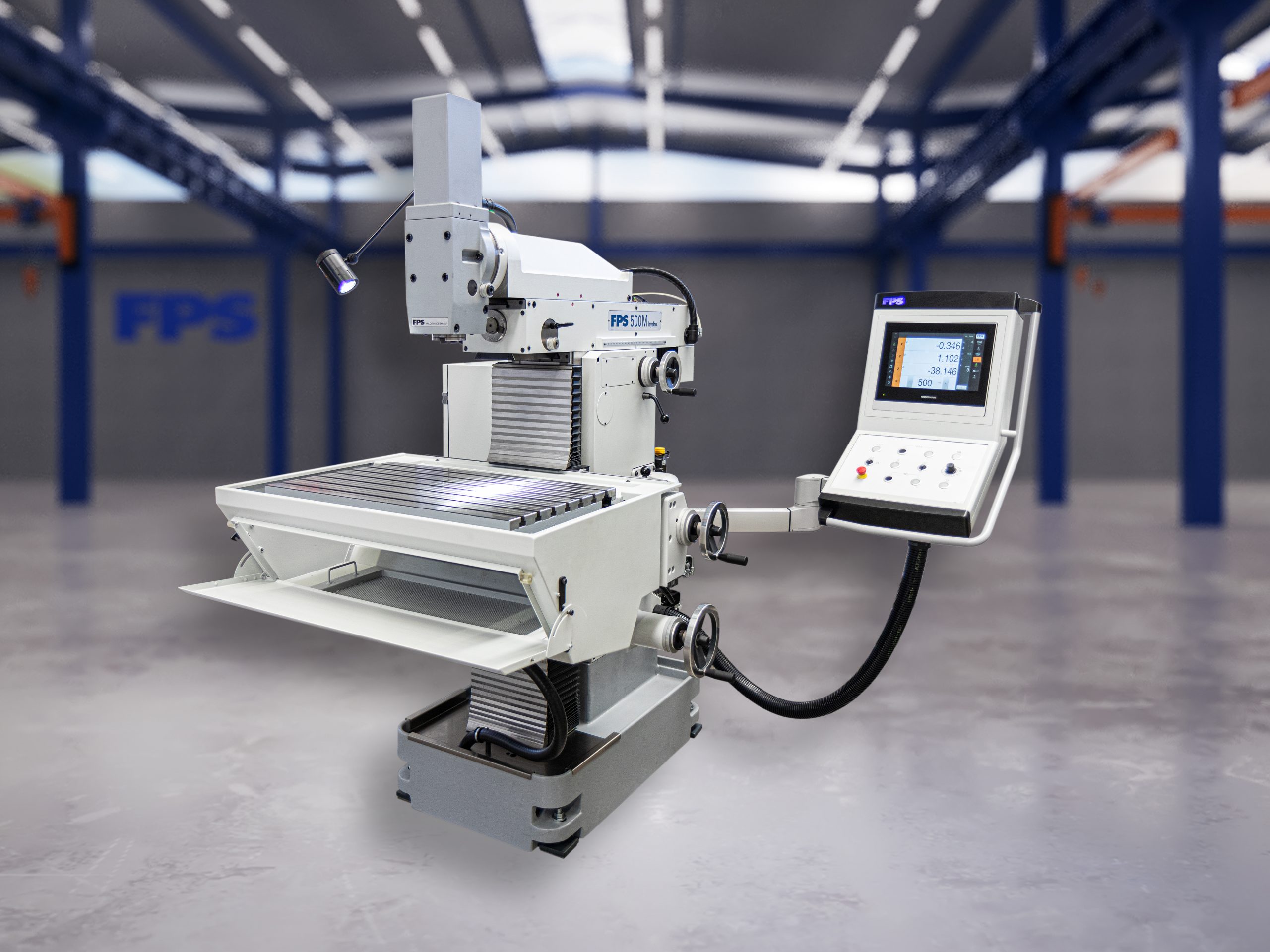

FPS Universal Fräs- und Bohrmaschine

FPS 500M-hydro

Technische Daten

Arbeitsbereich

X-Achse 500 mm
Y-Achse 400 mm
Z-Achse 400 mm

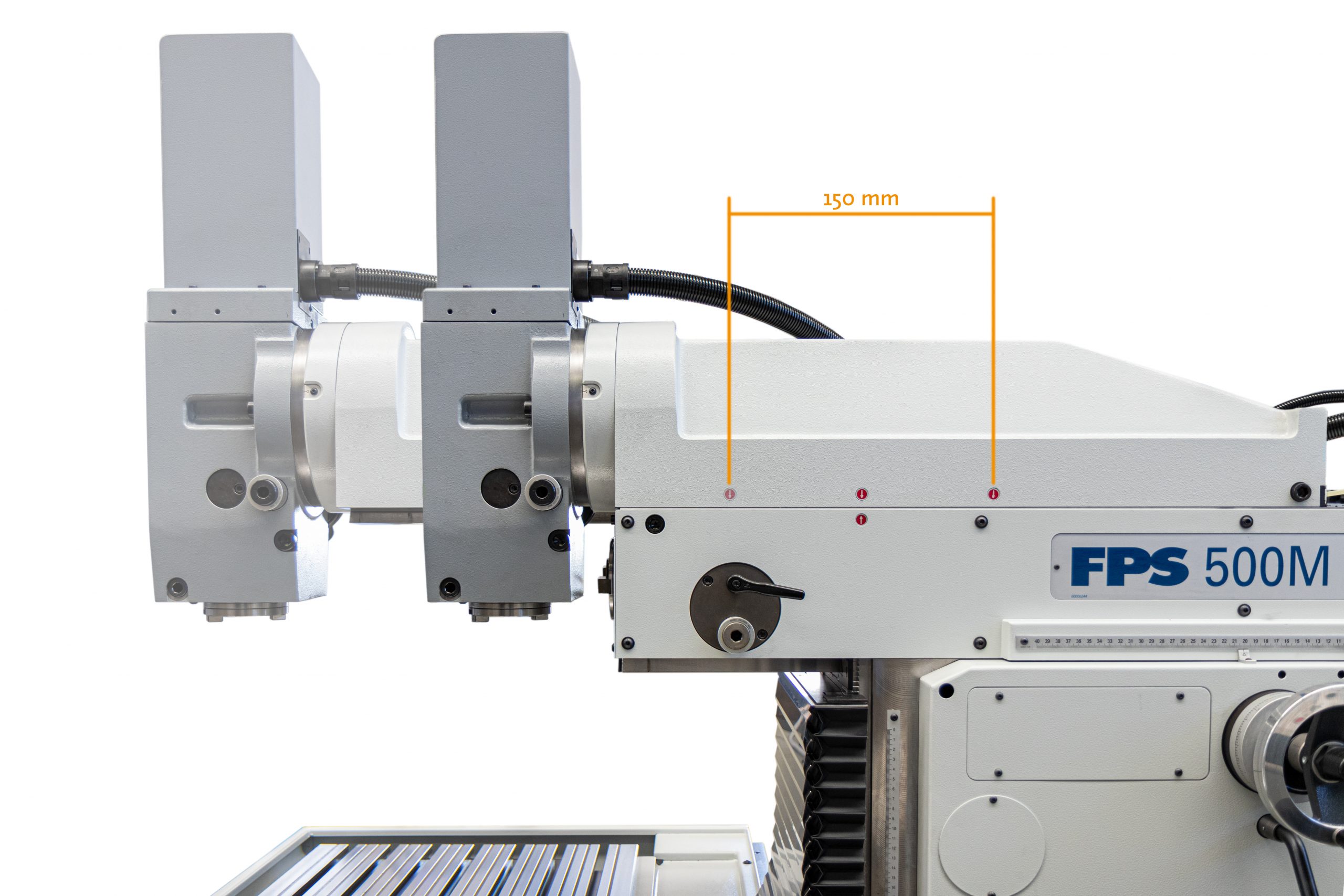

Fräskopf auf der Y-Achse zusätzlich verschiebbar 150 mm
Platzbedarf B x T x H 2000 x 2100 x 2010 mm

Starrer Winkeltisch

Tischfläche/ Aufspannfläche 800 x 480 mm
T-Nuten: Anzahl/Breite/Abstand 7 / 14H7 + 14H7 Mittelnut / 63 mm
Zulässige Belastung 300 kg

Arbeitsspindel

Vertikal und horizontal
horizontal (optional)
Vertikal als Bohrpinole ausfahrbar,
mit Klemmung/Hub
ca. 80 mm

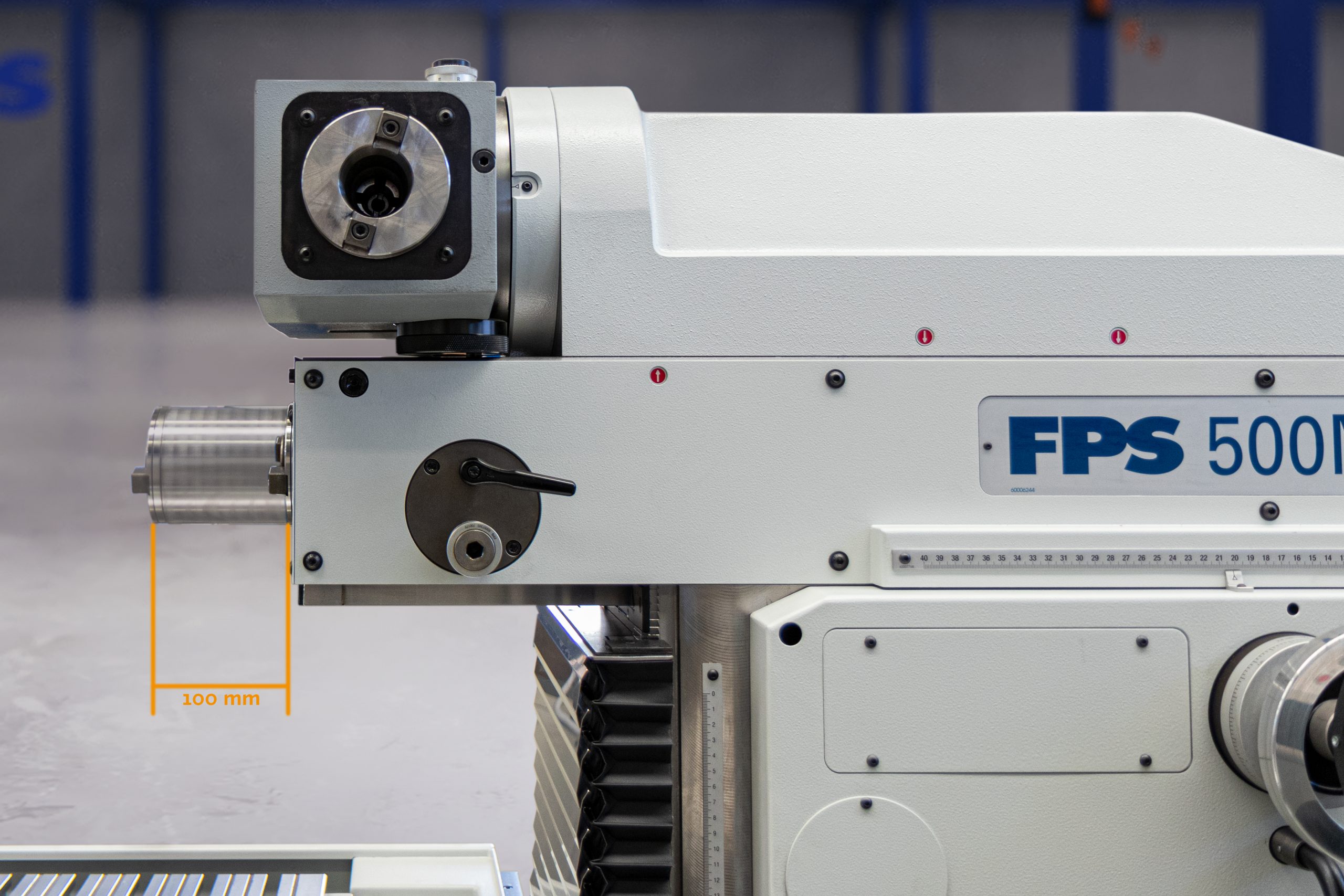

Horizontal als Bohrpinole ausfahrbar (optional),
mit Klemmung/Hub
ca. 100 mm

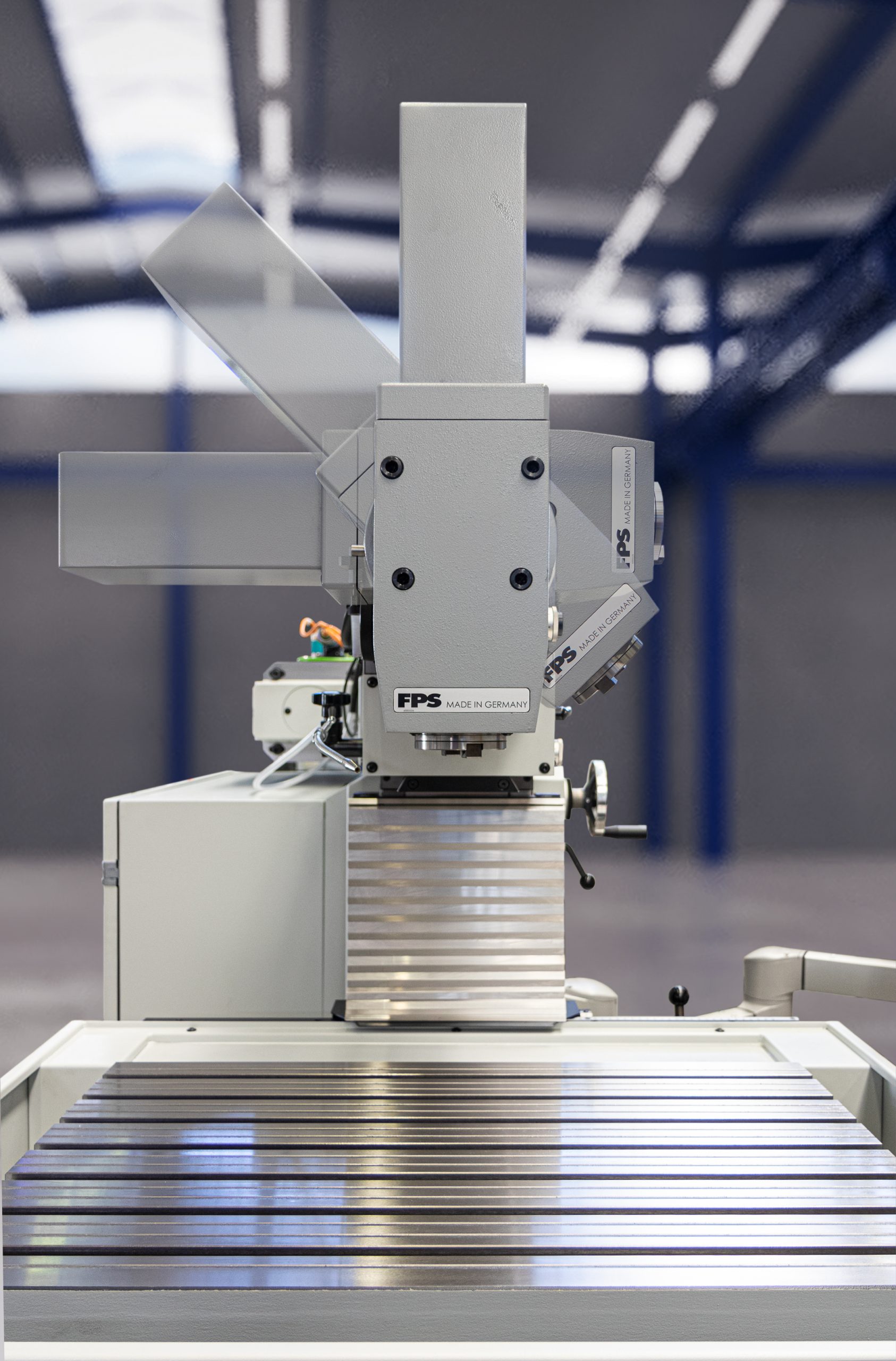

Fräskopf manuell schwenkbar +/- 90°

Werkzeugaufnahme

Hydraulisches AnzugsystemDIN 69872
oder optional Ausrüstungsvariante*DIN 2080

Hauptantrieb Drehstrom - Bremsmotor

Leistung 7,0 kW
Drehzahlbereich25 bis 3000 U/min
(stufenlos regelbar)

Vorschubantrieb Digitaler Antrieb

Vorschubgeschwindigkeit stufenlos regelbar 5 bis 500 mm/min
Eilgang1500 mm/min

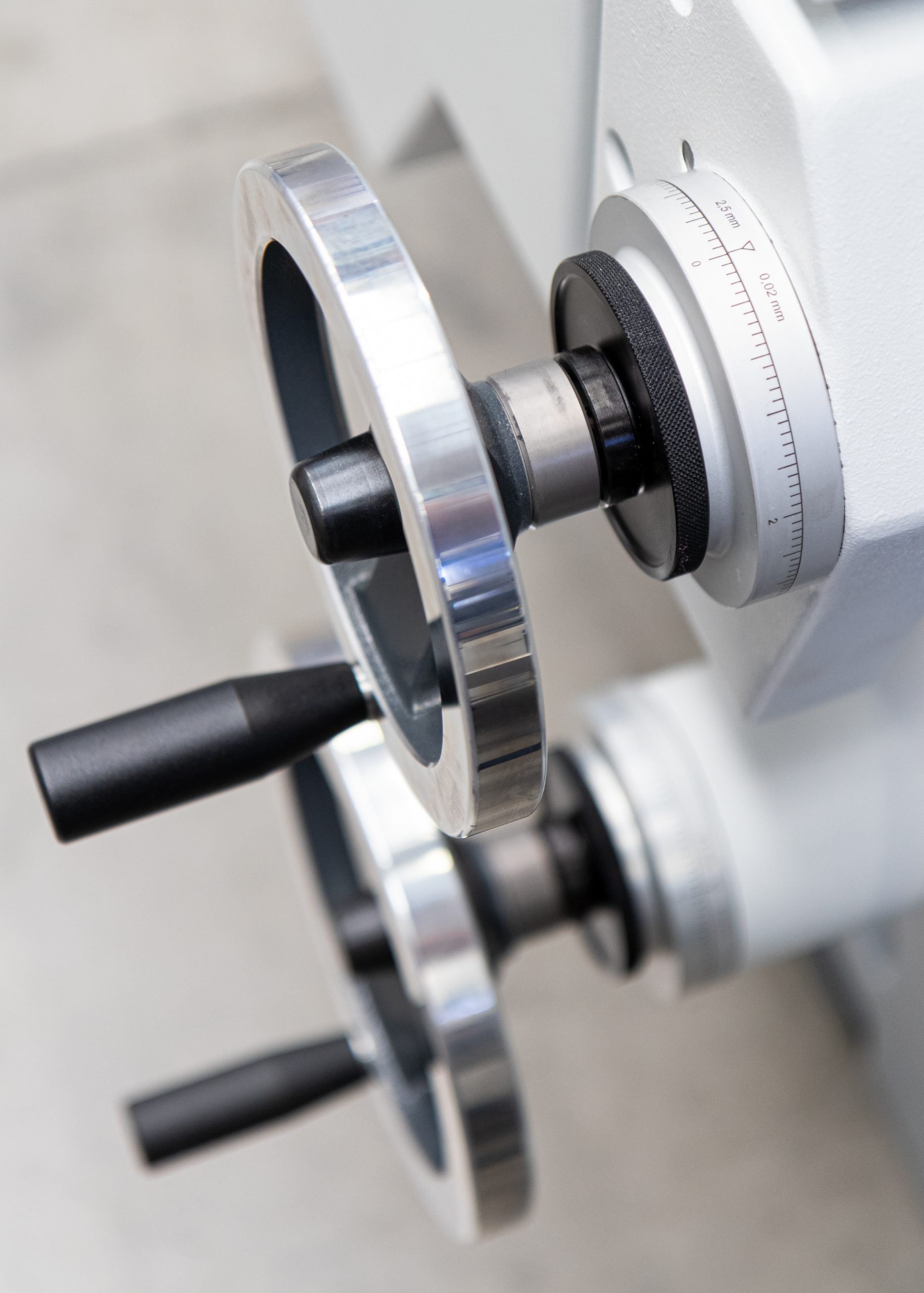

HandradumdrehungX-/Y-/Z-Achse 2,5 mm

Anschluss

Netzanschluss 3 x 400 V AC50/60Hz
Leistungsaufnahme7 kVA
Max. Vorsicherung35 A NH

Schaltschrankelektronik

CE konform entsprechend den aktuellen
Vorschriften der Berufsgenossenschaften
BGVA 3 / DIN-EN 60204-1

Gewicht

Gesamtgewicht der Maschine
inkl. Arbeitstisch, Fräskopf und Schaltschrank
ca. 1600 kg
