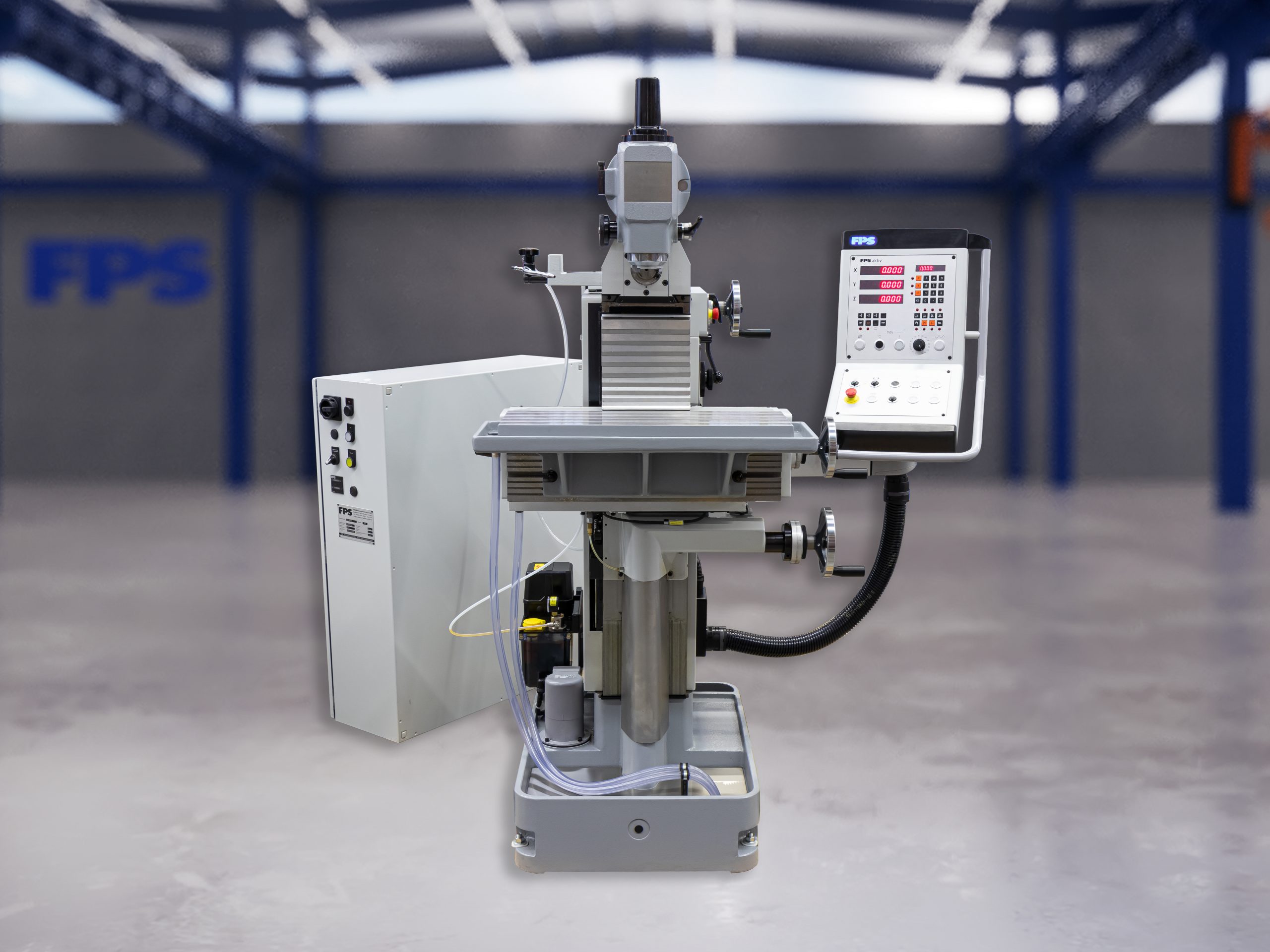

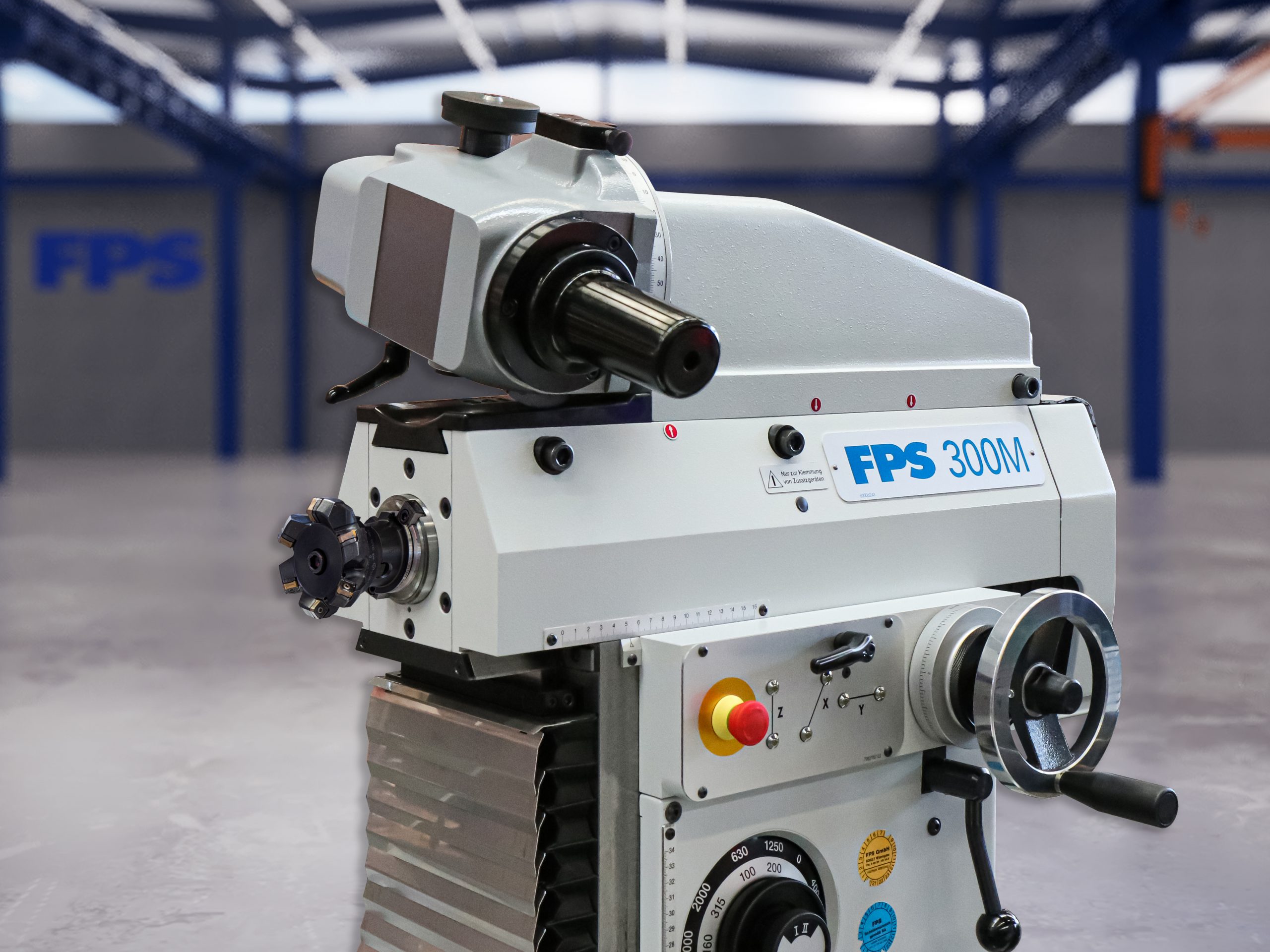

FPS Universal Fräs- und Bohrmaschine
FPS 300M
Technische Daten
Arbeitsbereich |
|
| X-Achse | 300 mm |
| Y-Achse | 160 mm |
| Z-Achse | 340 mm |
| Fräskopf auf der Y-Achse zusätzlich verschiebbar | 100 mm |

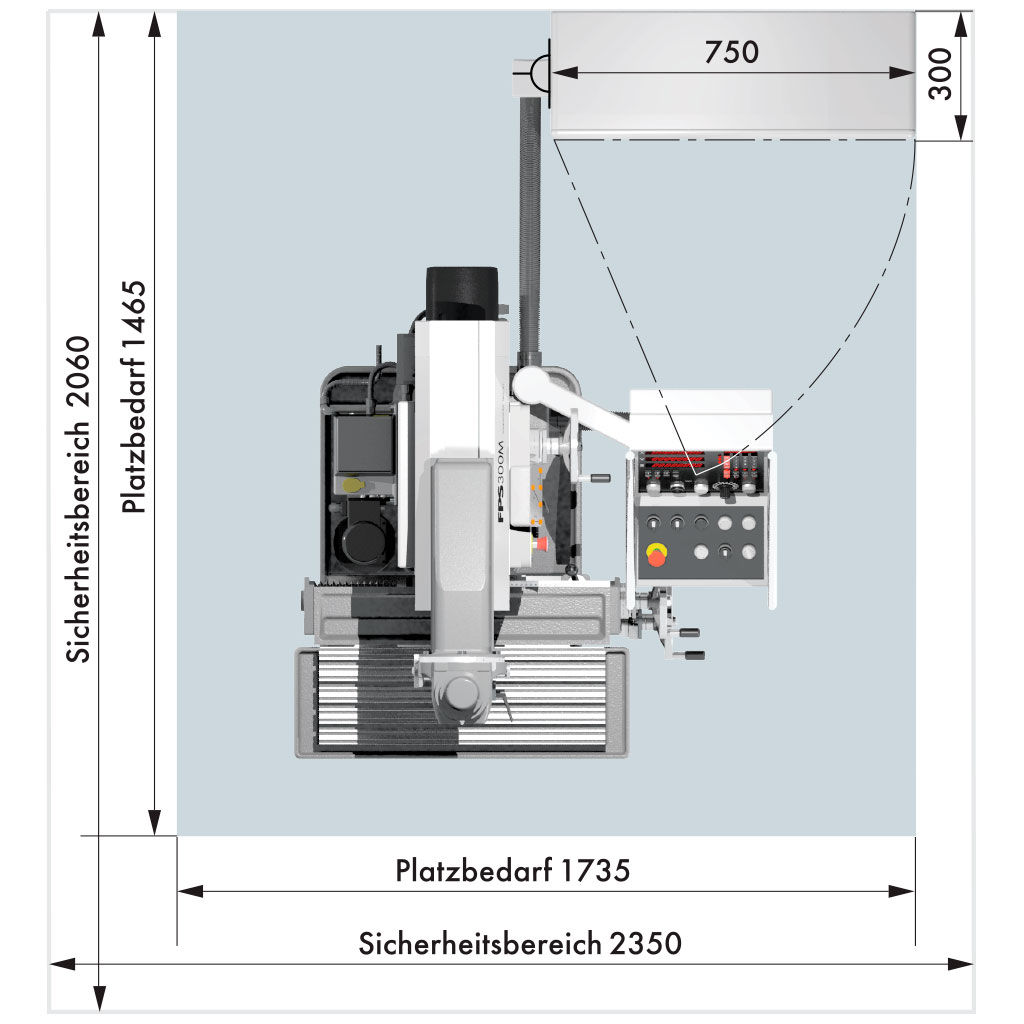

| Platzbedarf B x T x H | 1735 x 1465 x 1725 mm |
Starrer Winkeltisch |
|
| Tischfläche/ Aufspannfläche | 210 x 600 mm |
| T-Nuten: Anzahl/Breite/Abstand | 5 / 12 H7 / 45 mm |
| Zulässige Belastung | 200 kg |
Arbeitsspindel |
|

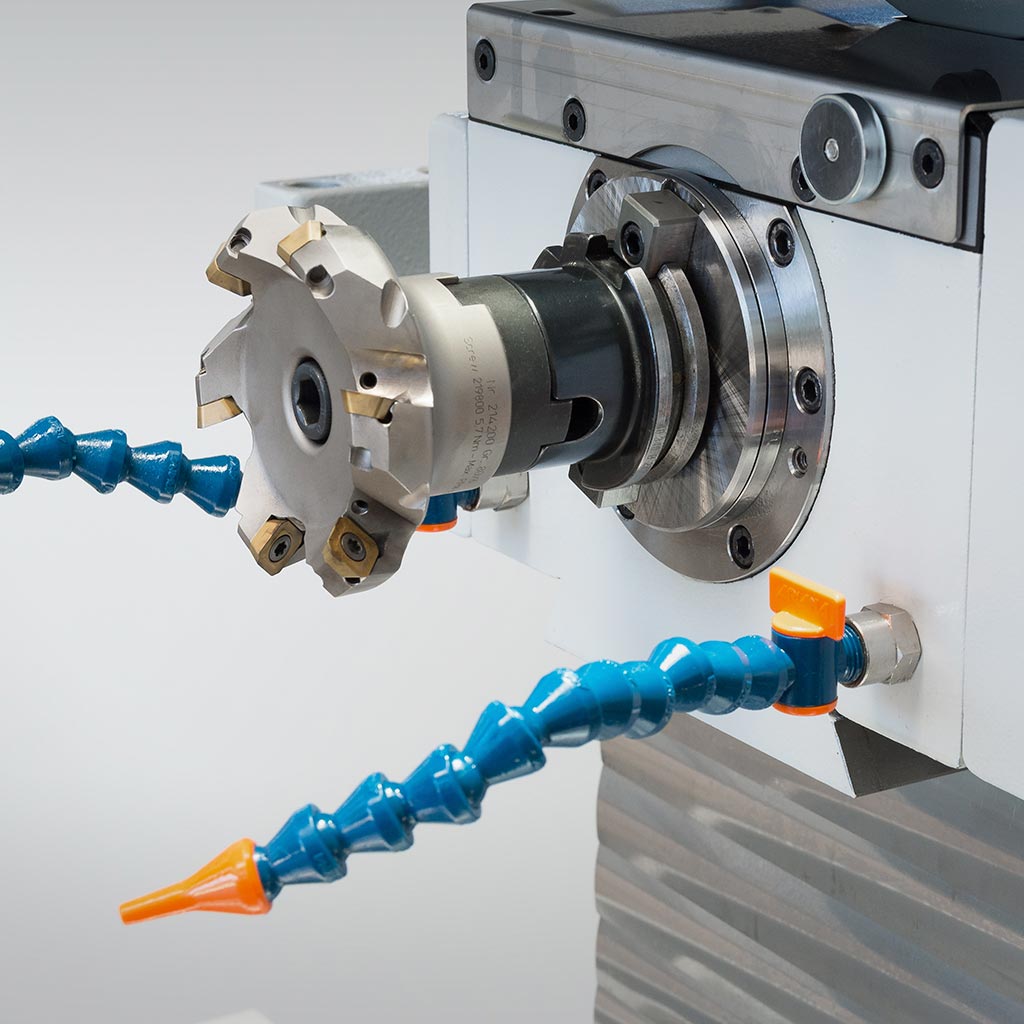

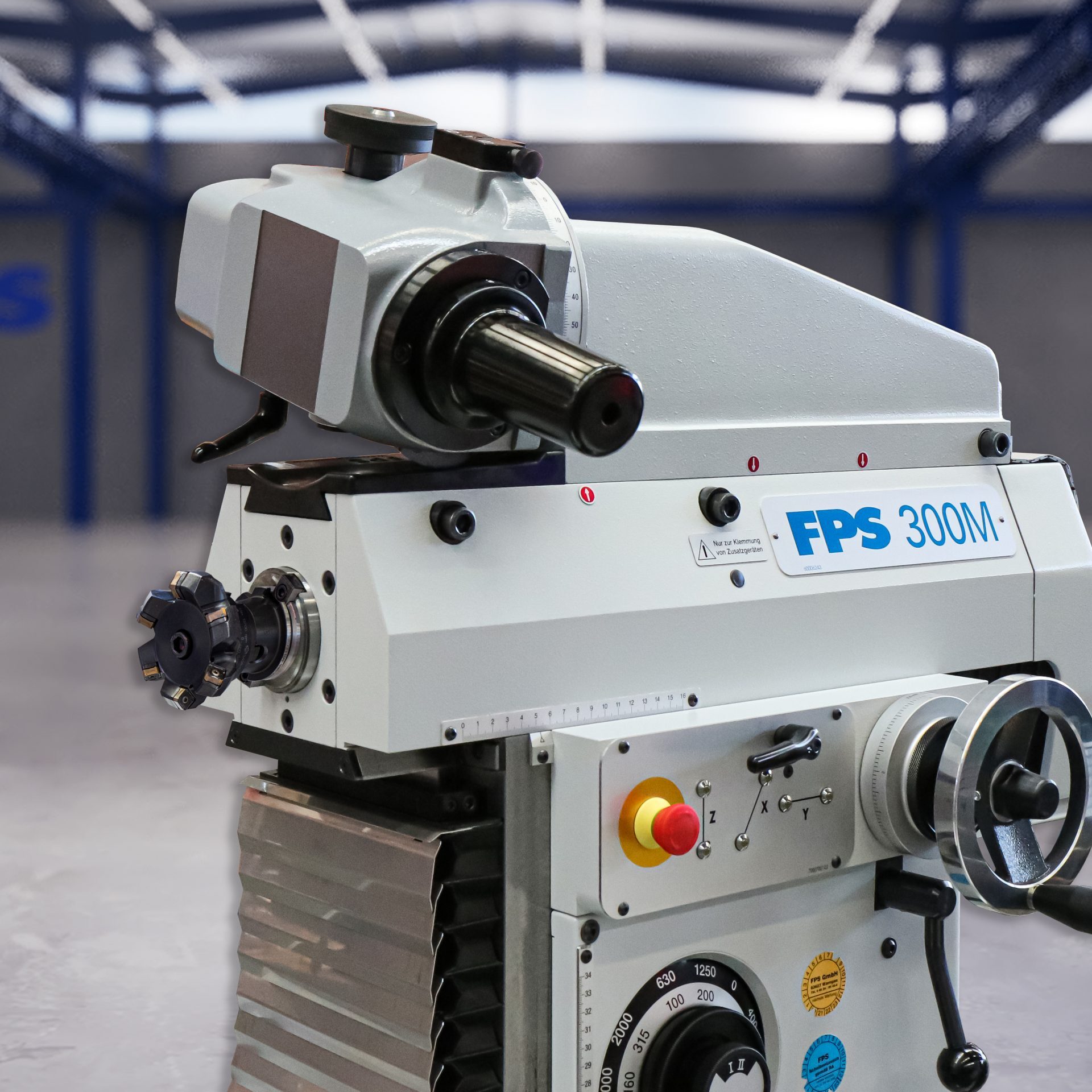

| Vertikal und horizontal |
|
| Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 60 mm |

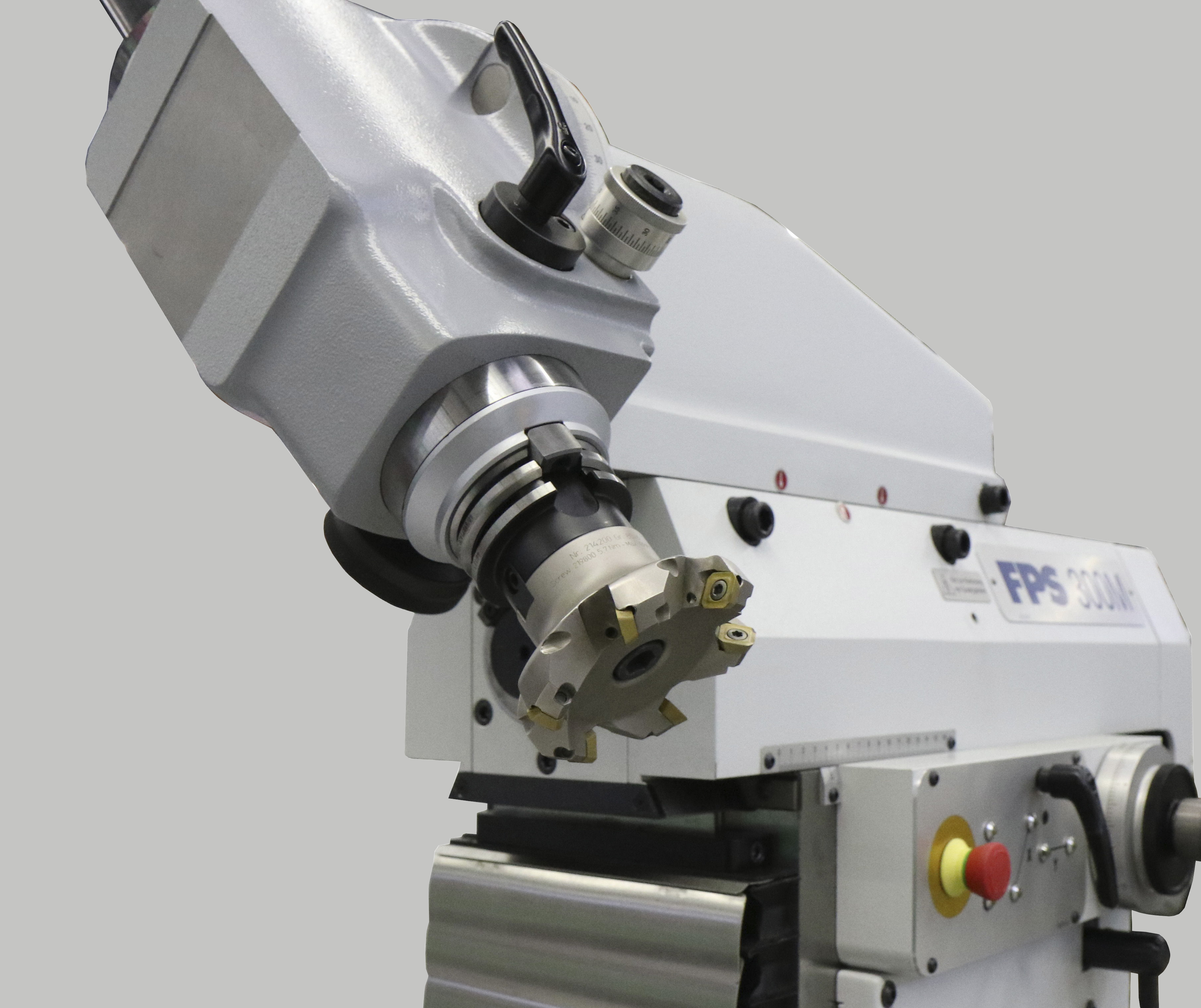

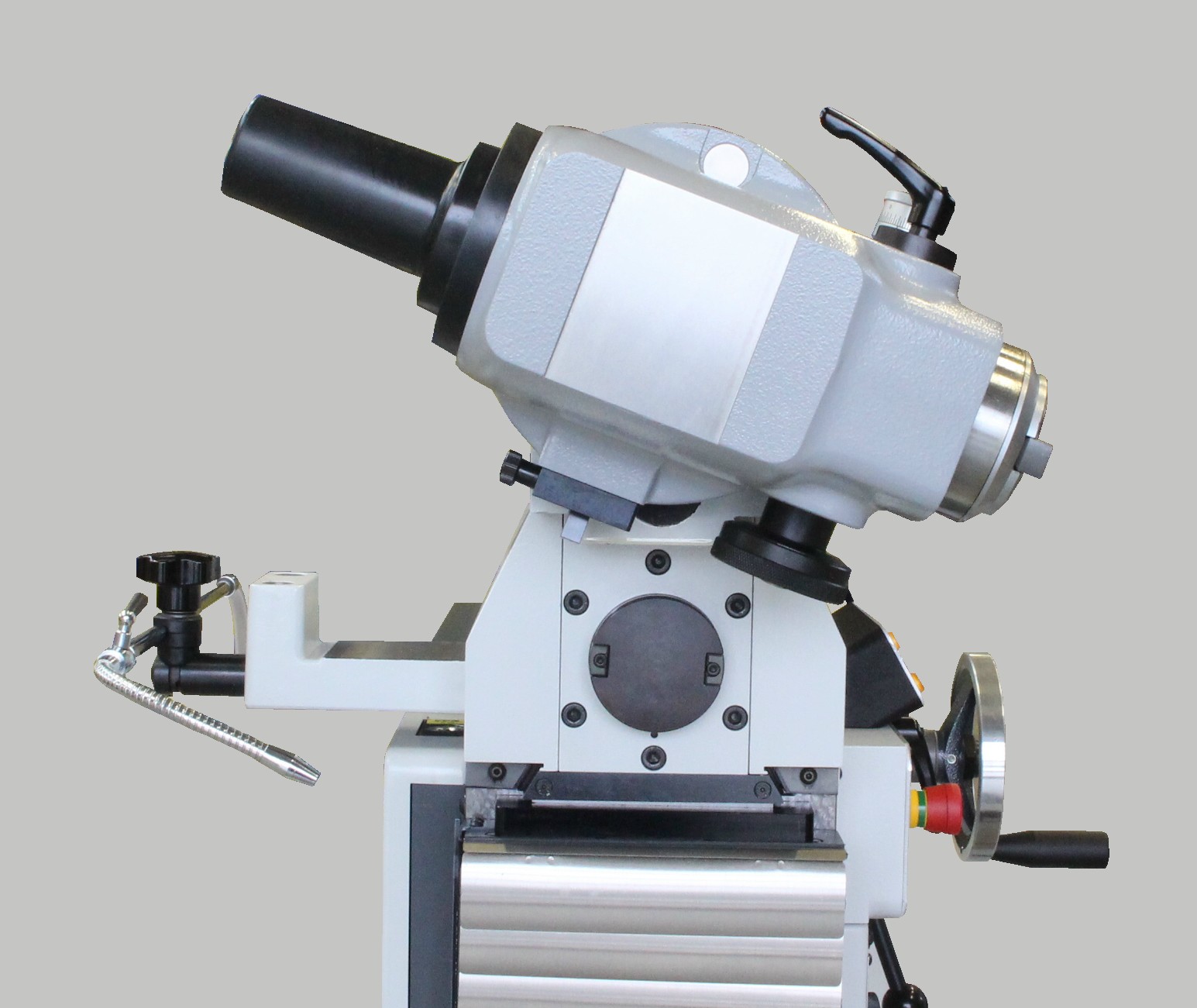

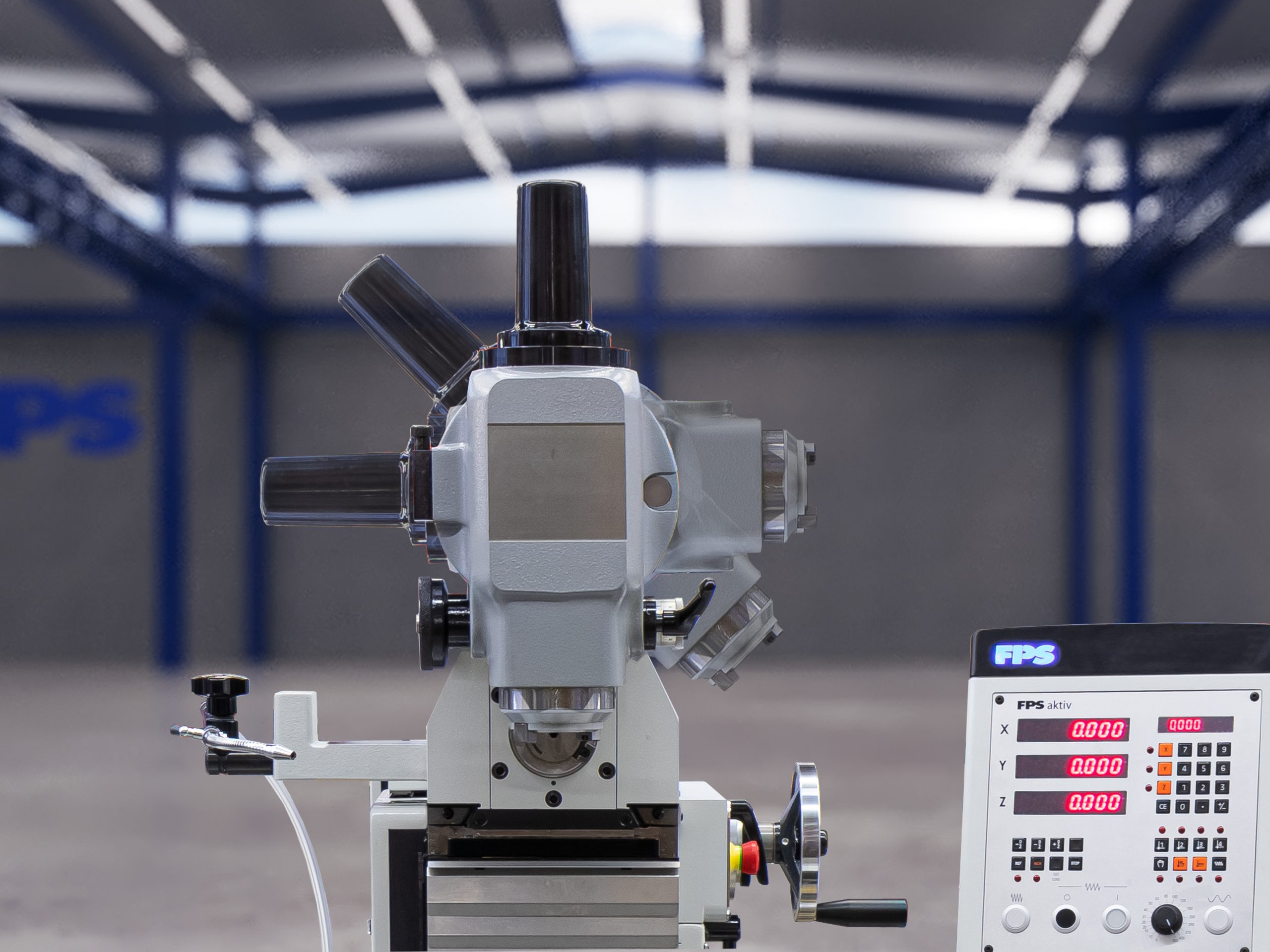

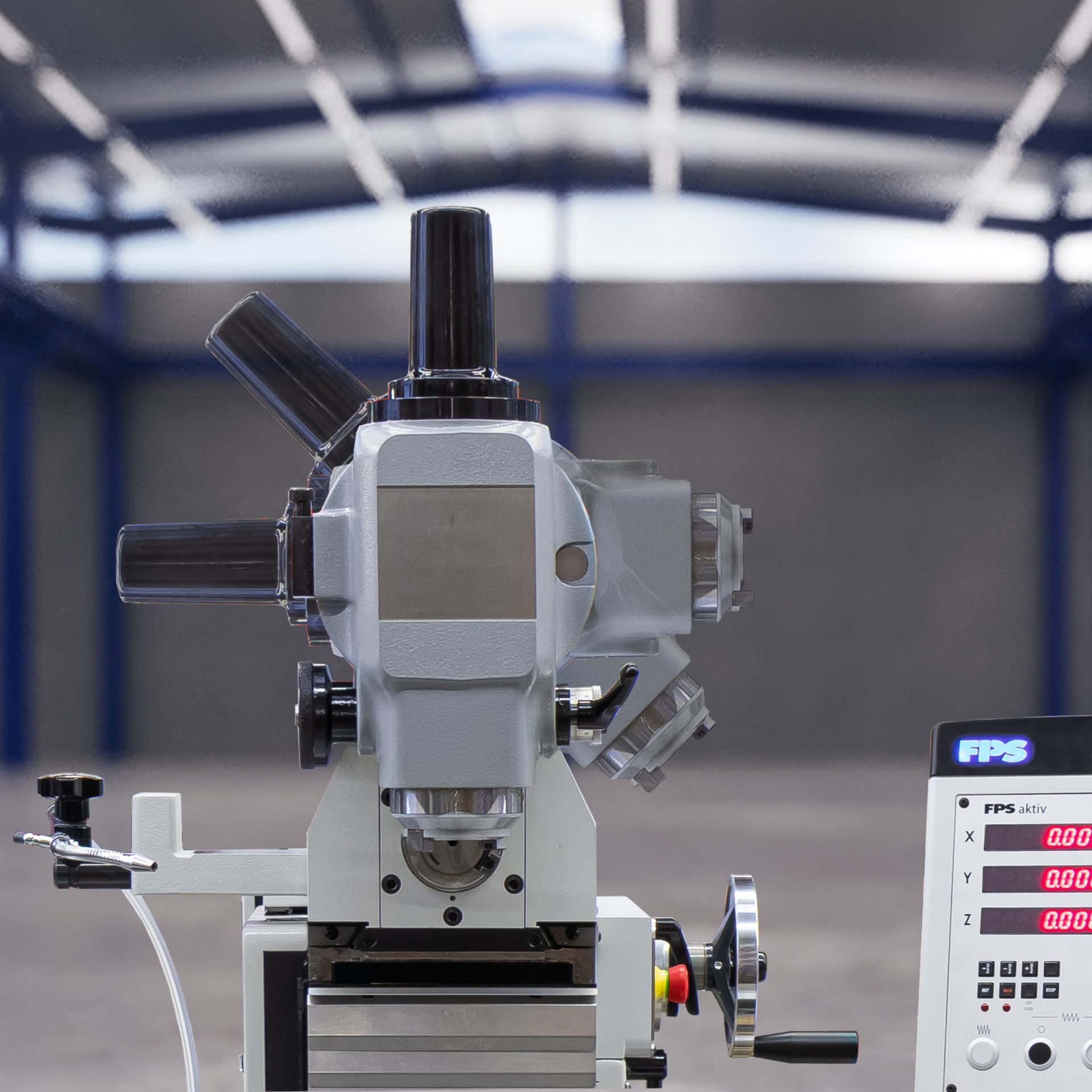

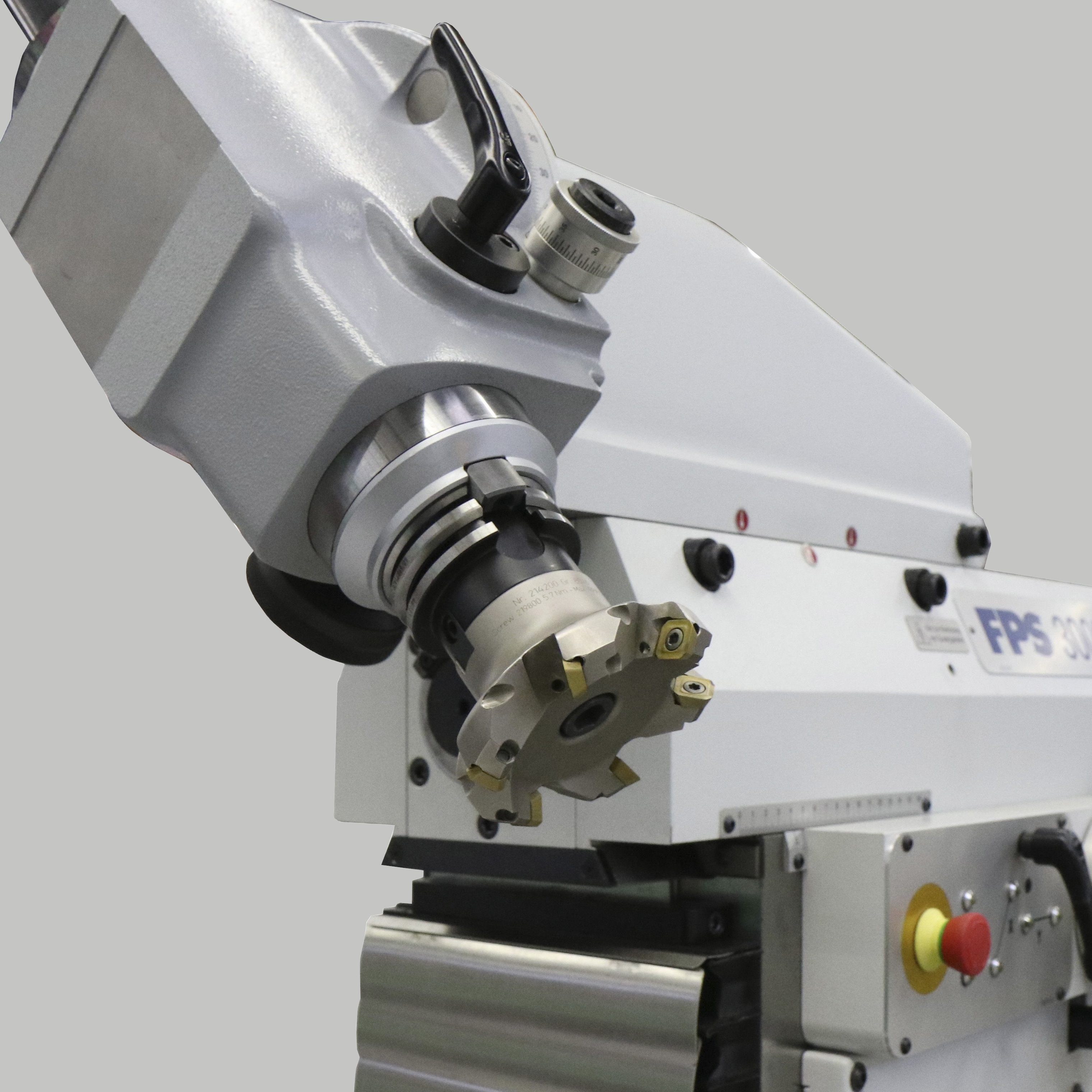

| Fräskopf manuell schwenkbar | +/- 90° |
Werkzeugaufnahme |
|
| Manuelles Anzugssystem ISO 40-DIN69871 | M16 |
| oder optional Ausrüstungsvariante nach DECKEL Norm | S 20x2 |
| Hydraulisches Anzugsystem | - |
| oder optional Ausrüstungsvariante* | - |
Hauptantrieb Drehstrom - Bremsmotor |
|
| Leistung | 1,4 / 1,8 KW |
| Getriebestufen (Rechts- und Linkslauf) | 8 |
| Drehzahlbereich | (16 Stufen) 40 bis 2000 U/min |
Vorschubantrieb Digitaler Antrieb |
|
| Vorschubgeschwindigkeit stufenlos regelbar | 5 bis 500 mm/min |
| Eilgang | 1500 mm/min |

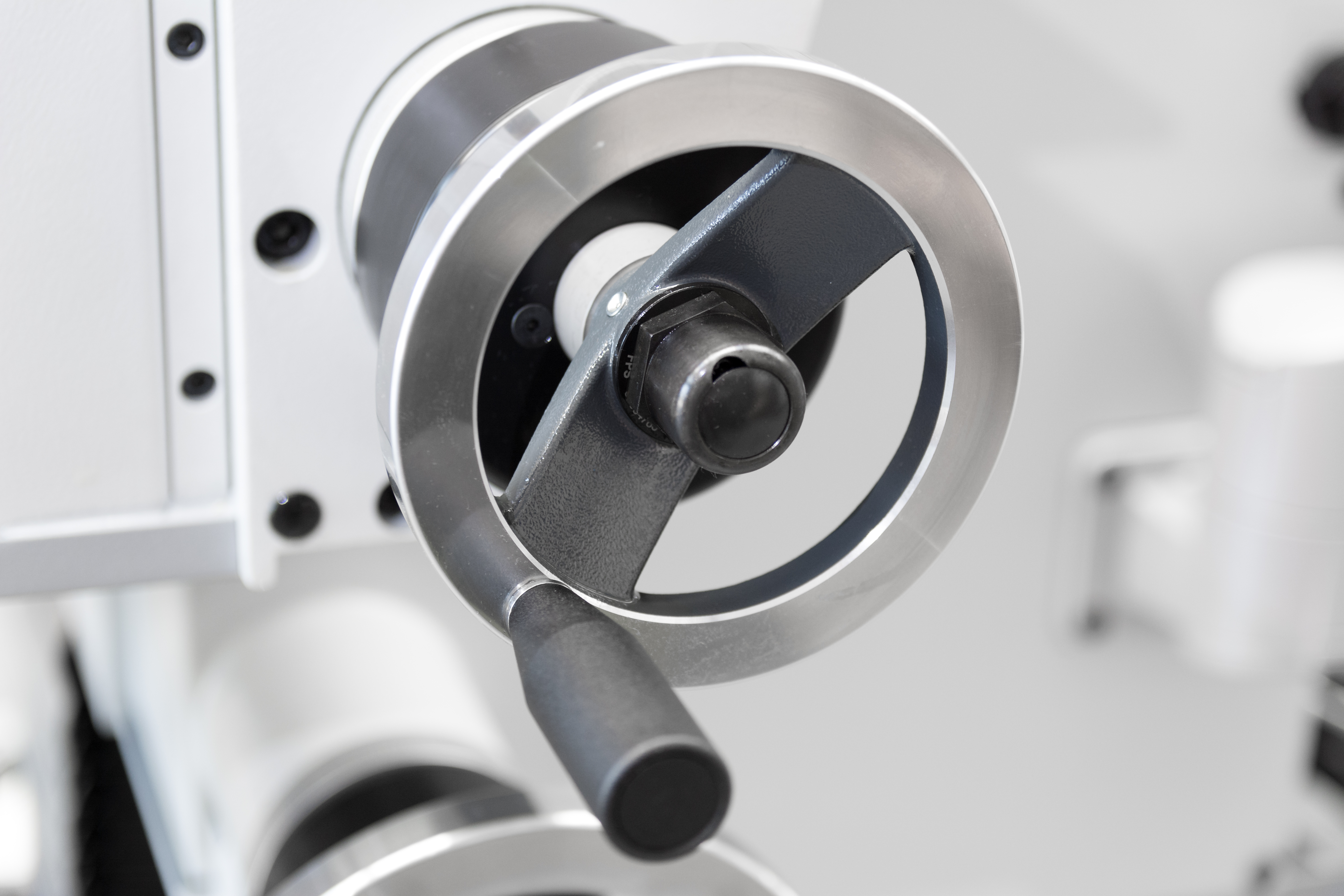

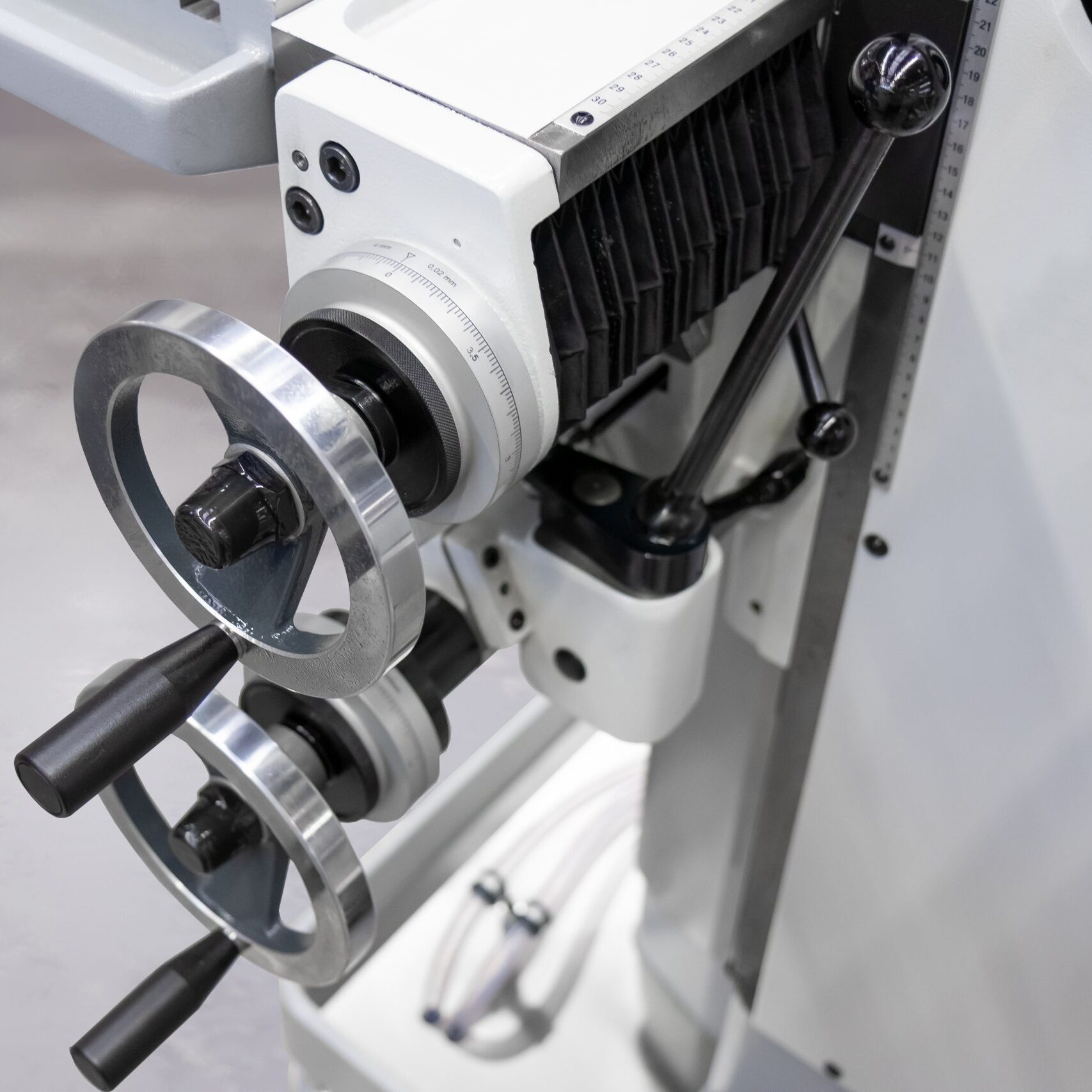

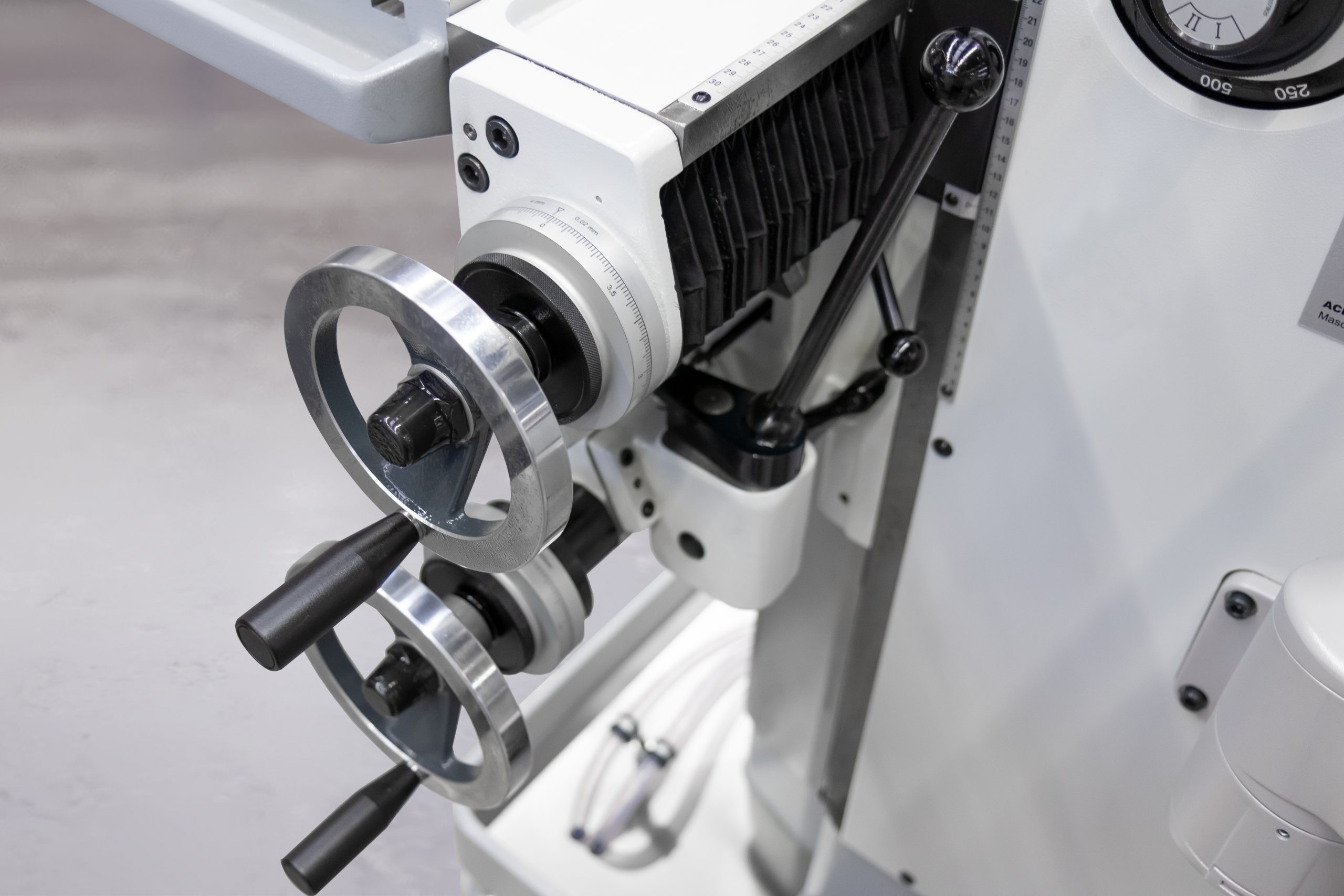

| Handradumdrehung | X-Achse 4,0 mm Y-/Z-Achse 2,5 mm |
Anschluss |
|
| Netzanschluss | 3 x 400 V AC50/60Hz |
| Leistungsaufnahme | 6 kVA |
| Max. Vorsicherung | 20A |
Schaltschrankelektronik |
|
| CE - konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften | BGVA 3 / DIN-EN 60204-1 |
Gewicht |
|
| Gesamtgewicht der Maschine inkl. Arbeitstisch und Fräskopf | ca. 770 kg |
| Schaltschrank | ca. 140 kg |
