FPS Universal Fräs- und Bohrmaschine

FPS 630M-NC Dualmaster

Technische Daten

Arbeitsbereich

X-Achse 630 mm
Y-Achse 450 mm
Z-Achse 400 mm
Fräskopf auf der Y-Achse zusätzlich verschiebbar 150 mm

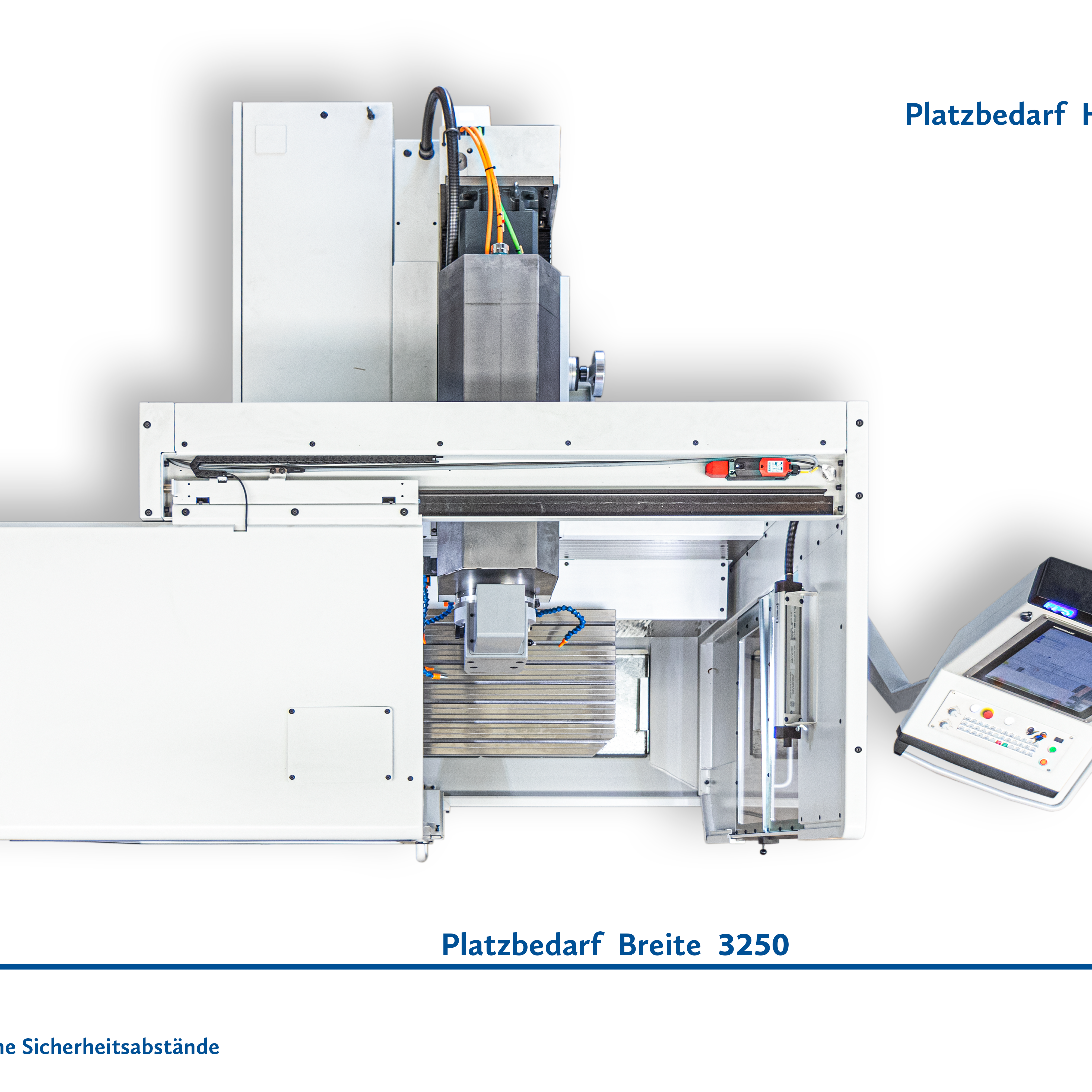

Platzbedarf B x T x H 3250 x 2300 x 2215 mm

Winkeltisch

Tischfläche/ Aufspannfläche 800 x 470 mm
T-Nuten: Anzahl/Breite/Abstand 7 / 14 H12 - Mittelnut 14H7 / 63 mm
Zulässige Belastung 350 kg

Arbeitsspindel

Vertikal und horizontal
Vertikal als Bohrpinole ausfahrbar,
mit Klemmung/Hub
ca. 80 mm

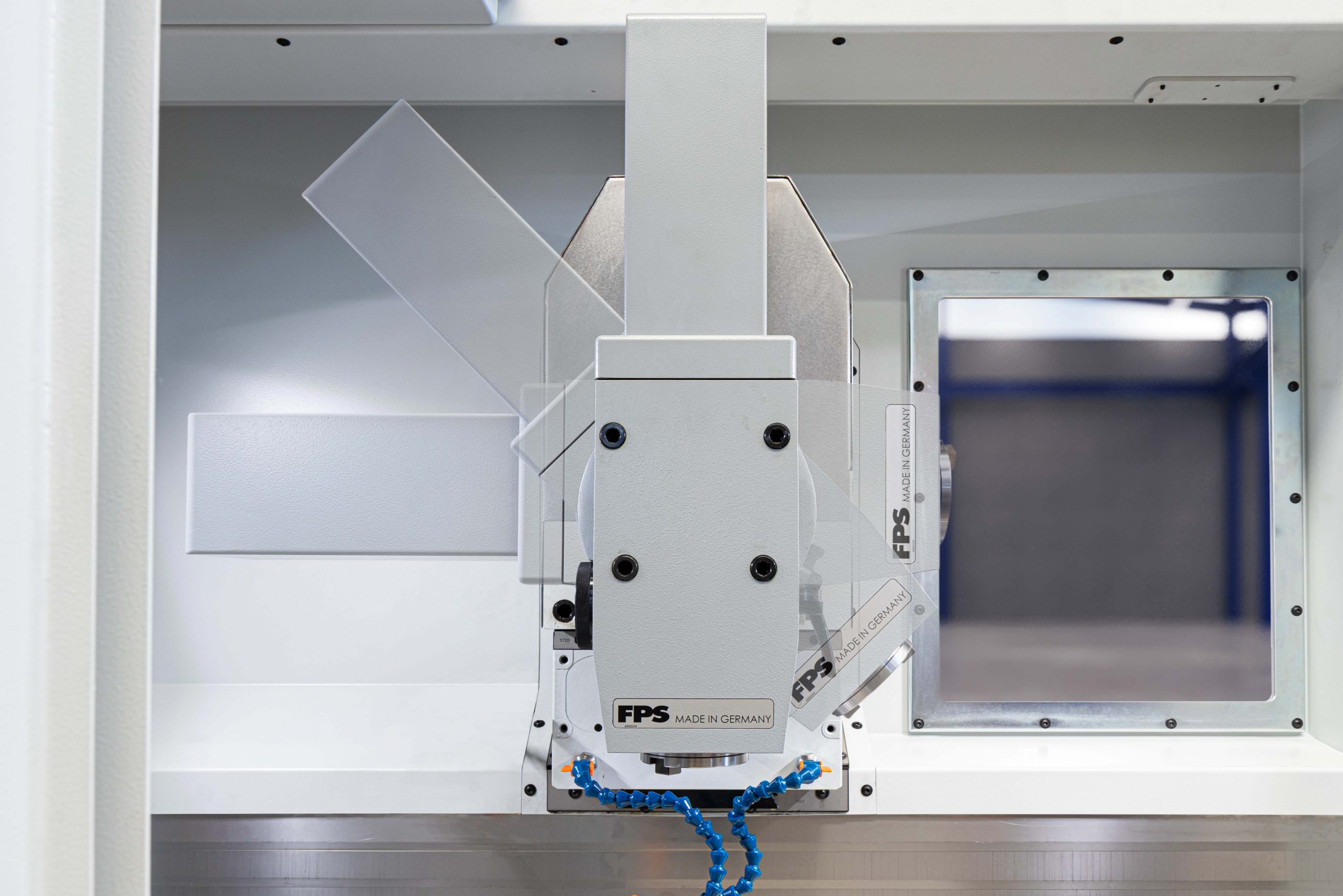

Fräskopf manuell schwenkbar +/- 90°

Werkzeugaufnahme

mit hydraulischer Werkzeugspannung ISO 40 DIN 69871

Anzugsystem

Hydraulisches Anzugsystem DIN 69872 (Standard)
DIN 2080 (Option)

Hauptantrieb Drehstrom - Bremsmotor

Leistung
(100% / 25% ED)
7,2 / 14,1 kW
Drehmoment
(100% / 25% ED)
120 / 243 Nm
Drehzahl stufenlos über Direktantrieb
0 bis 5000 U/min

Vorschubantrieb Digitaler Antrieb

Vorschubgeschwindigkeit stufenlos regelbar 0 bis 10.000 mm/min
Eilgang10.000 mm/min

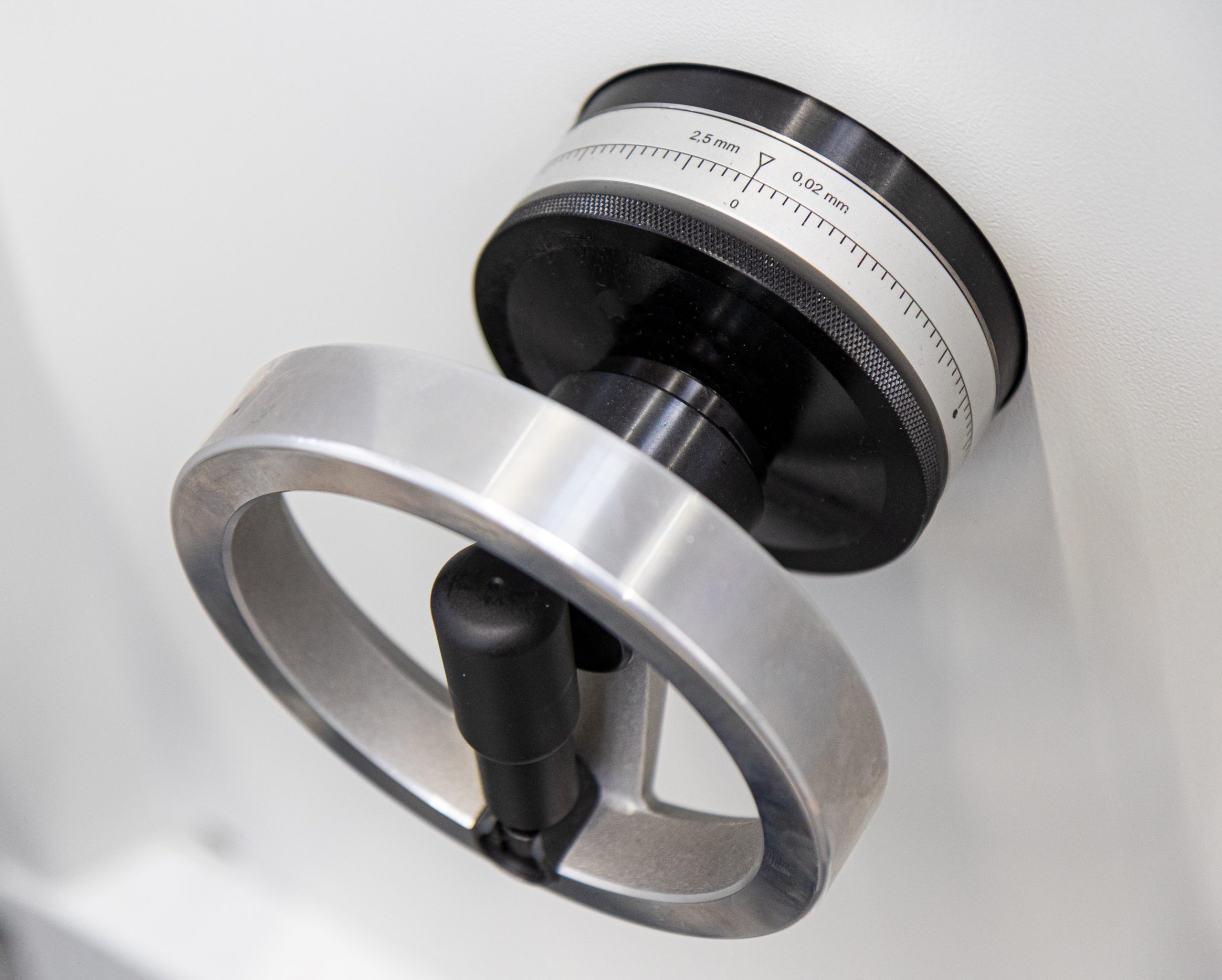

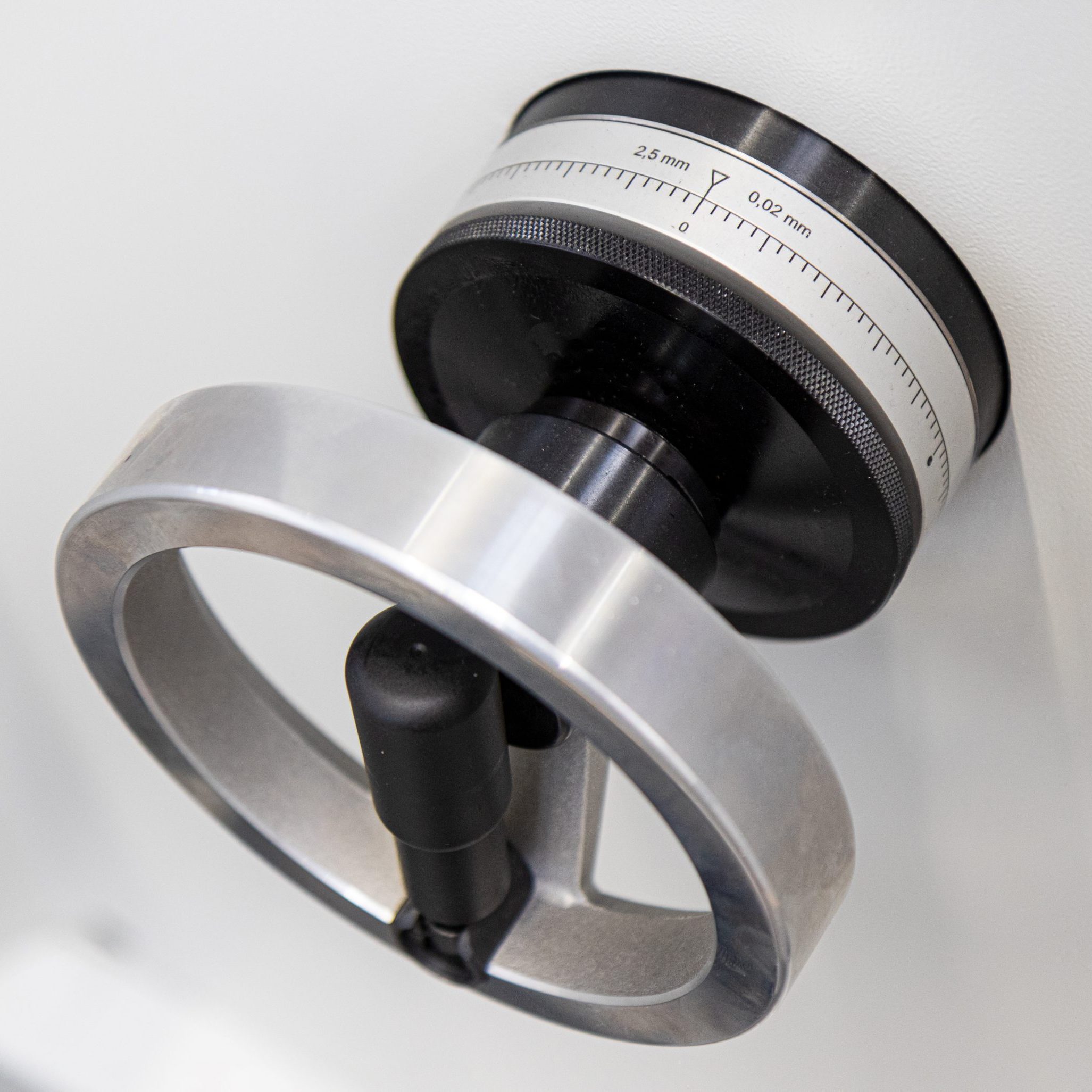

Handradumdrehung2,5 mm

Anschluss

Netzanschluss 3 x 400 VAC 50 Hz 25 A
Max. Vorsicherung 50A NH
Netzform TN-S Anschlussart: Festanschluss

Schaltschrankelektronik

CE konform entsprechend den aktuellen
Vorschriften der Berufsgenossenschaften
BGVA 3 / DIN-EN 60204-1

Gewicht

Gesamtgewicht der Maschine
inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine
ca. 2640 kg

Steuerung

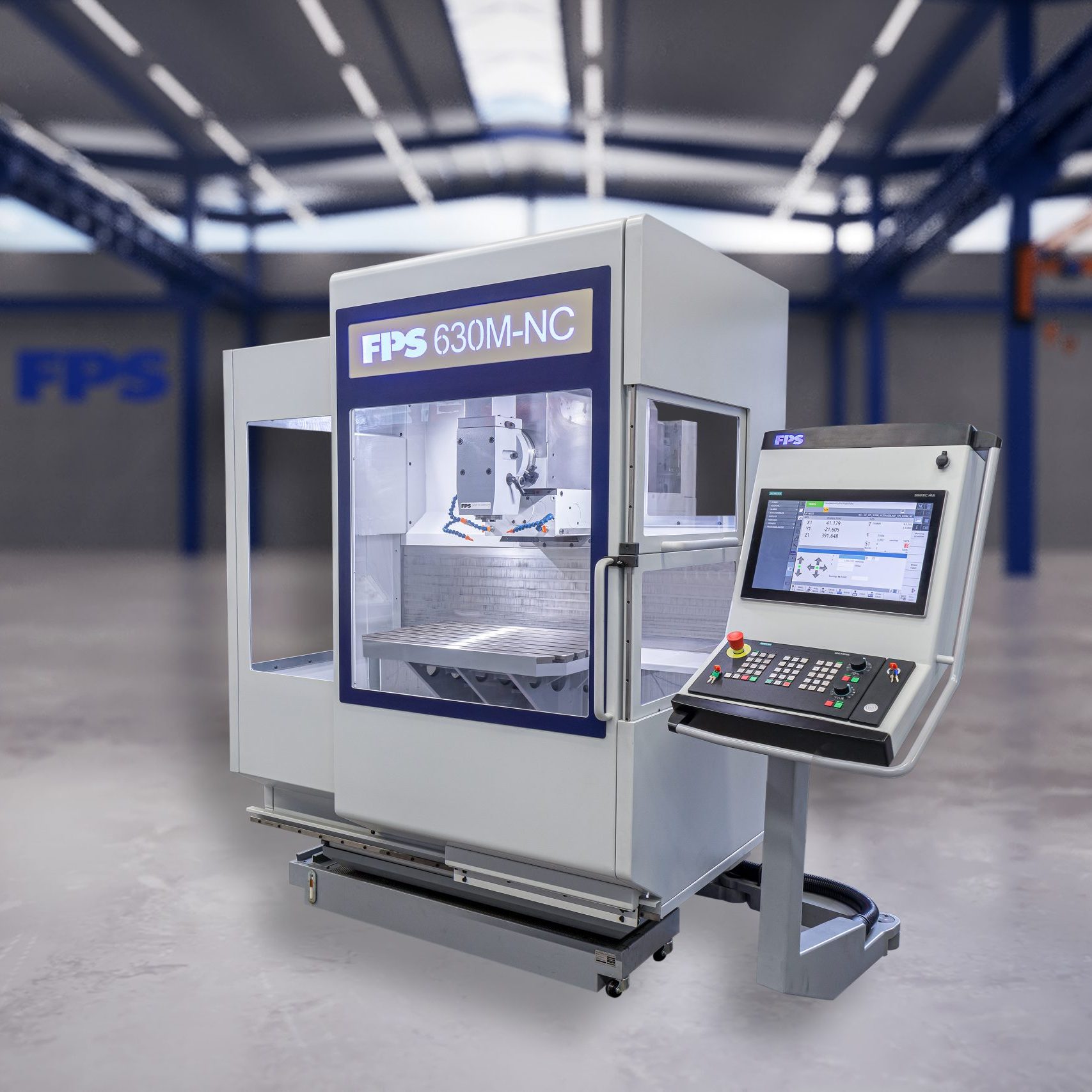

BahnsteuerungSiemens SINUMERIK ONE NCU 1740

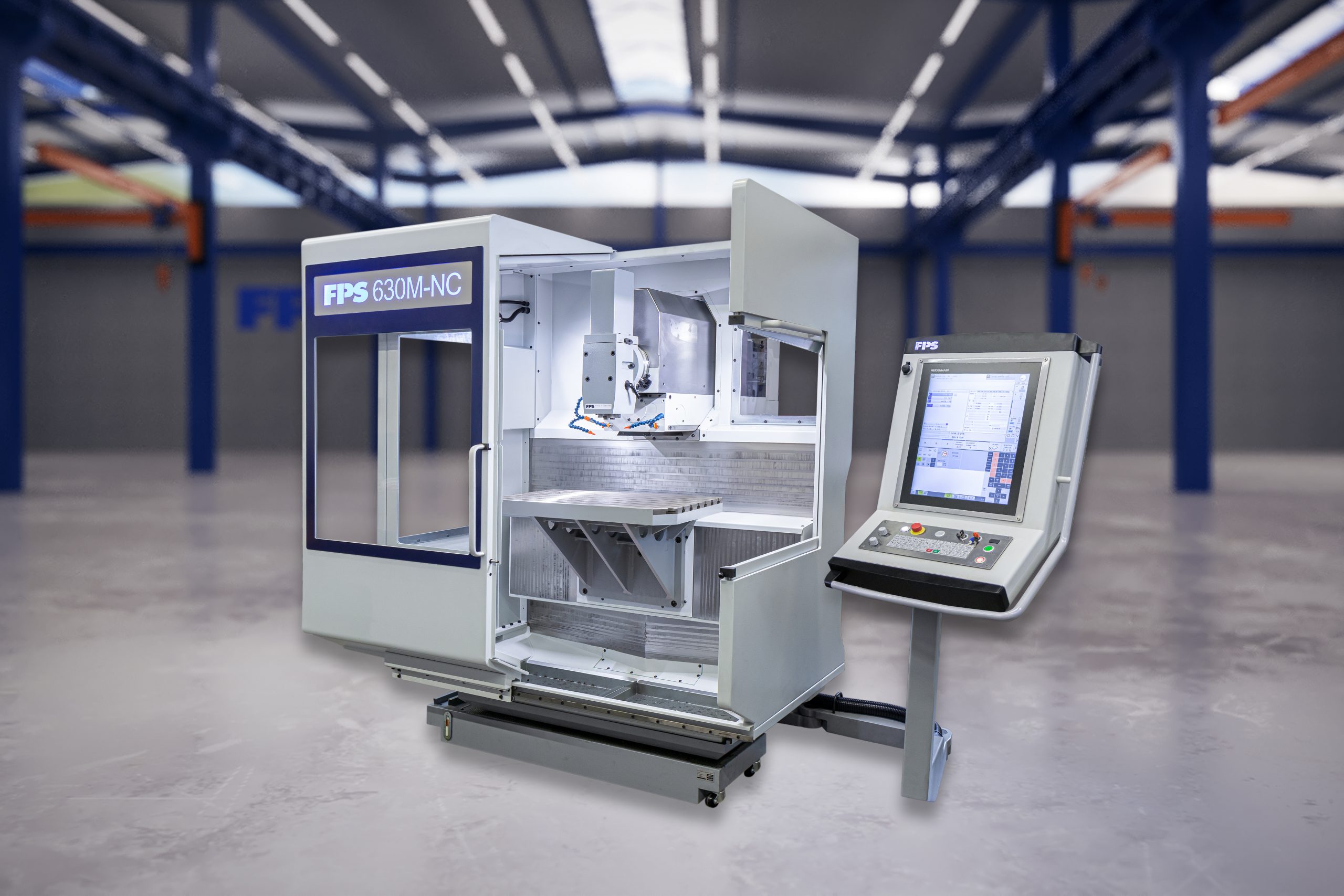

HEIDENHAIN TNC 620 FS
