FPS 500M

Technische Daten

Arbeitsbereich
X-Achse	500 mm
Y-Achse	350 mm
Z-Achse	400 mm
Fräskopf auf der Y-Achse zusätzlich verschiebbar	150 mm

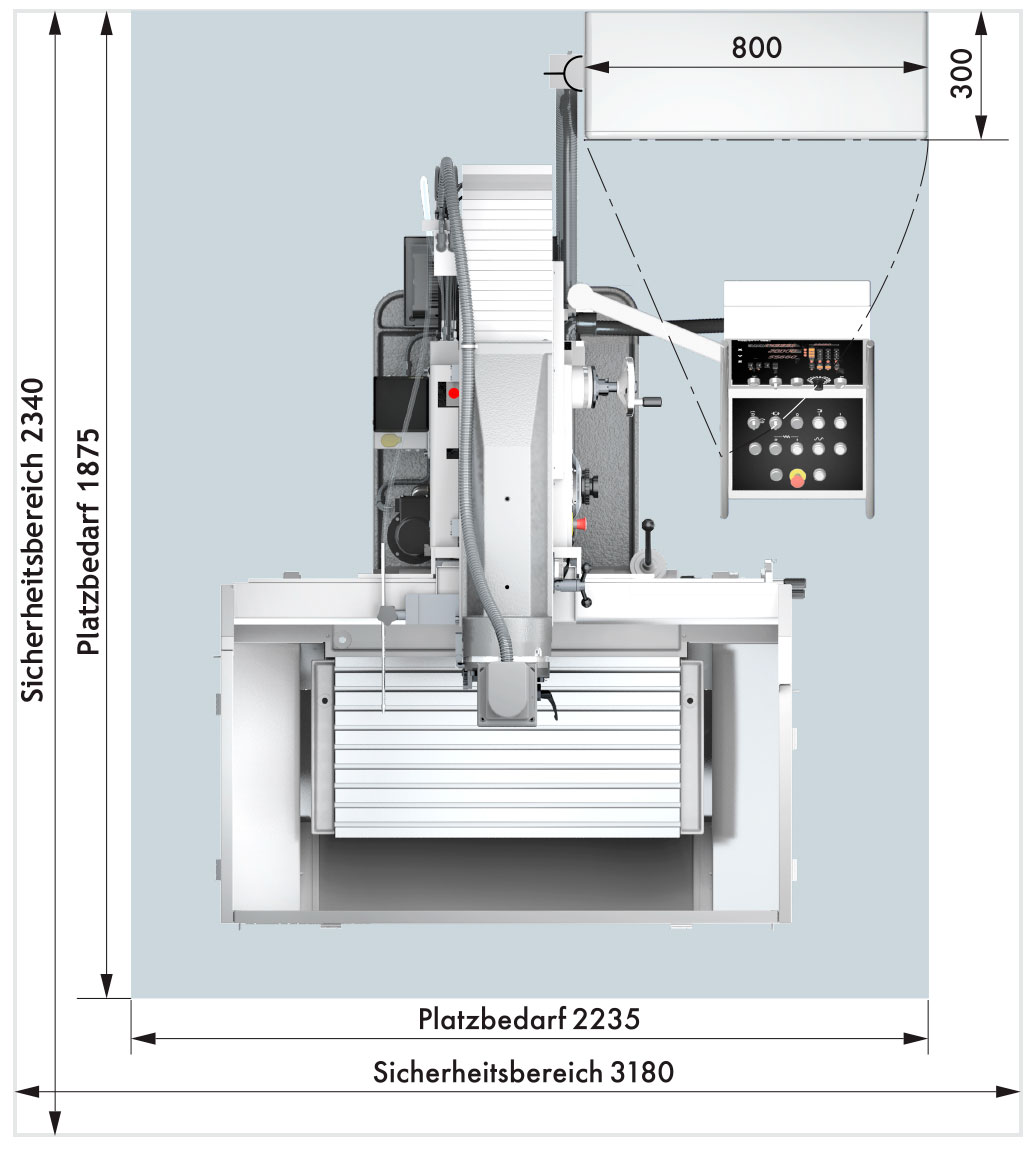

Platzbedarf B x T x H	2435 x 1875 x 1960 mm
Starrer Winkeltisch
Tischfläche/ Aufspannfläche	800 x 420 mm
T-Nuten: Anzahl/Breite/Abstand	9 / 12 H7 / 45 mm
Zulässige Belastung	400 kg
Arbeitsspindel
Vertikal und horizontal
Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub	ca. 80 mm

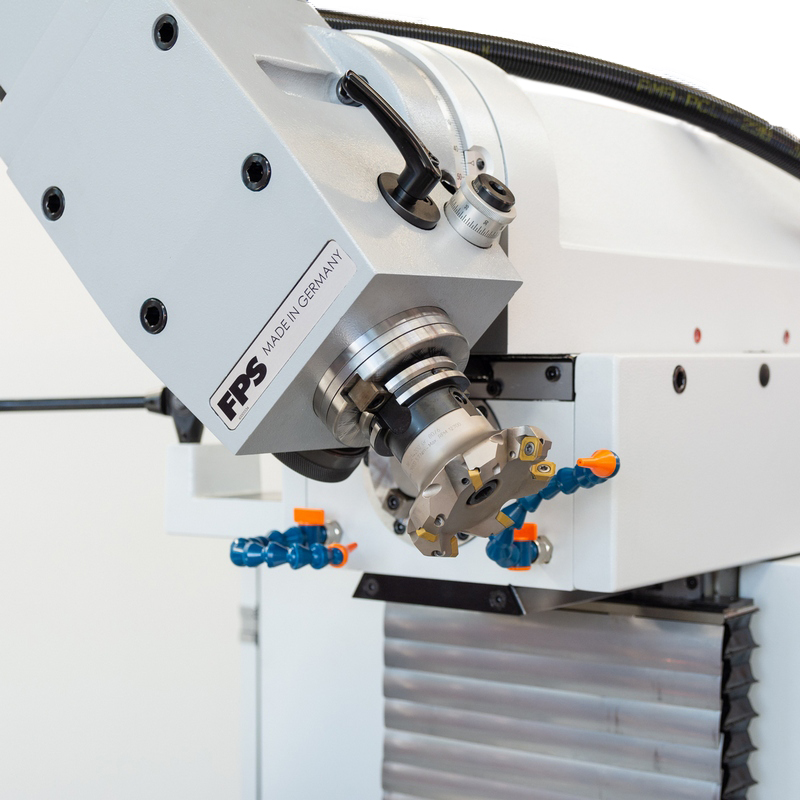

Fräskopf manuell schwenkbar	+/- 90°
Werkzeugaufnahme
Manuelles Anzugssystem ISO 40-DIN69871	M16
oder optional Ausrüstungsvariante nach DECKEL Norm	S 20x2
Hydraulisches Anzugsystem	-
oder optional Ausrüstungsvariante*	-
Hauptantrieb Drehstrom - Bremsmotor
Leistung	3,7 / 4,4 KW
Getriebestufen (Rechts- und Linkslauf)	18
Drehzahlbereich	(21 Stufen) 25 bis 2500 U/min
Vorschubantrieb Digitaler Antrieb
Vorschubgeschwindigkeit stufenlos regelbar	5 bis 500 mm/min
Eilgang	1500 mm/min
Handradumdrehung	X-/Y-/Z-Achse 2,5 mm
Anschluss
Netzanschluss	3 x 400 V AC50/60Hz
Leistungsaufnahme	7 kVA
Max. Vorsicherung	20A
Schaltschrankelektronik
CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften	BGVA 3 / DIN-EN 60204-1
Gewicht
Gesamtgewicht der Maschine inkl. Arbeitstisch und Fräskopf	ca. 1450 kg
Schaltschrank	ca. 140 kg
