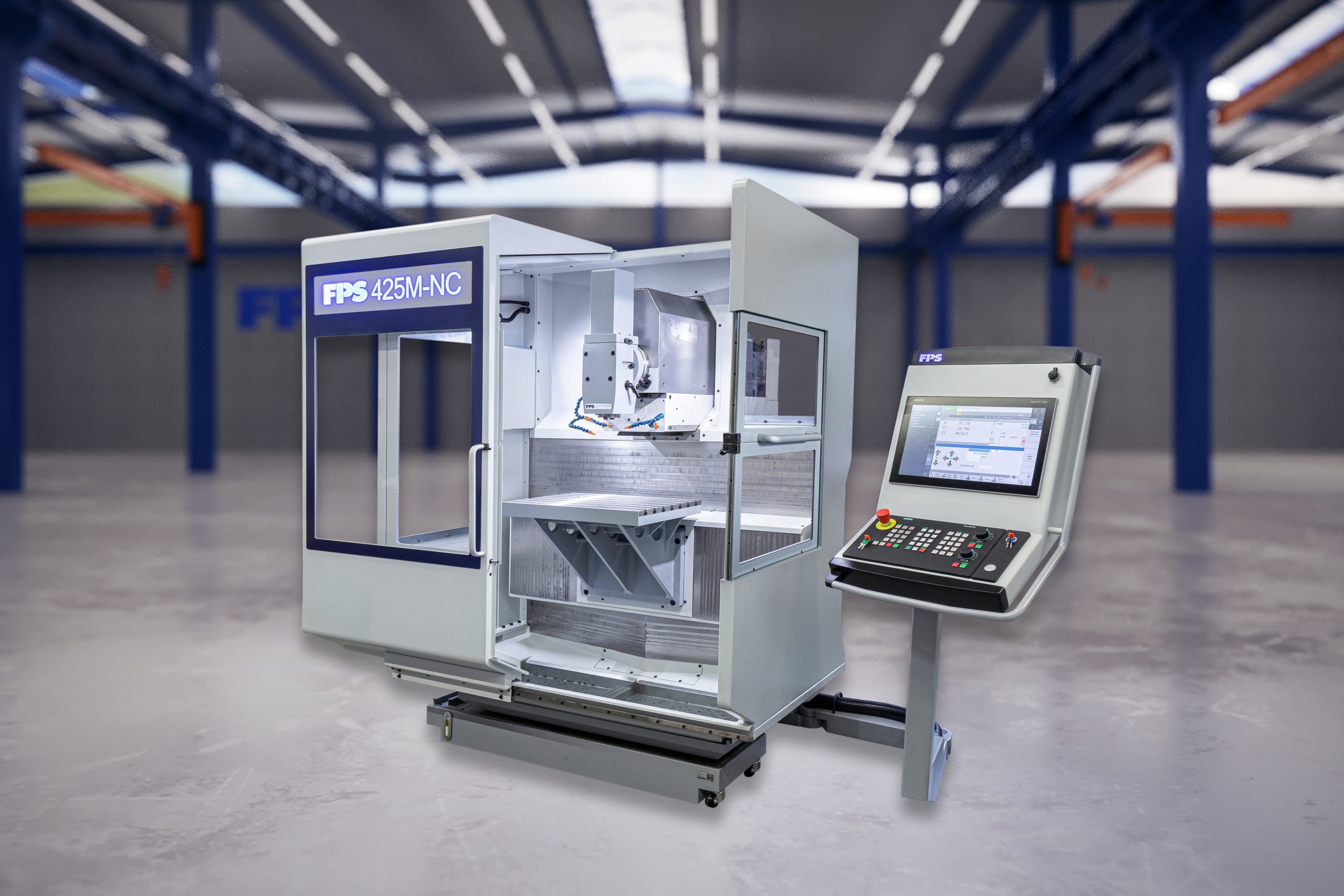

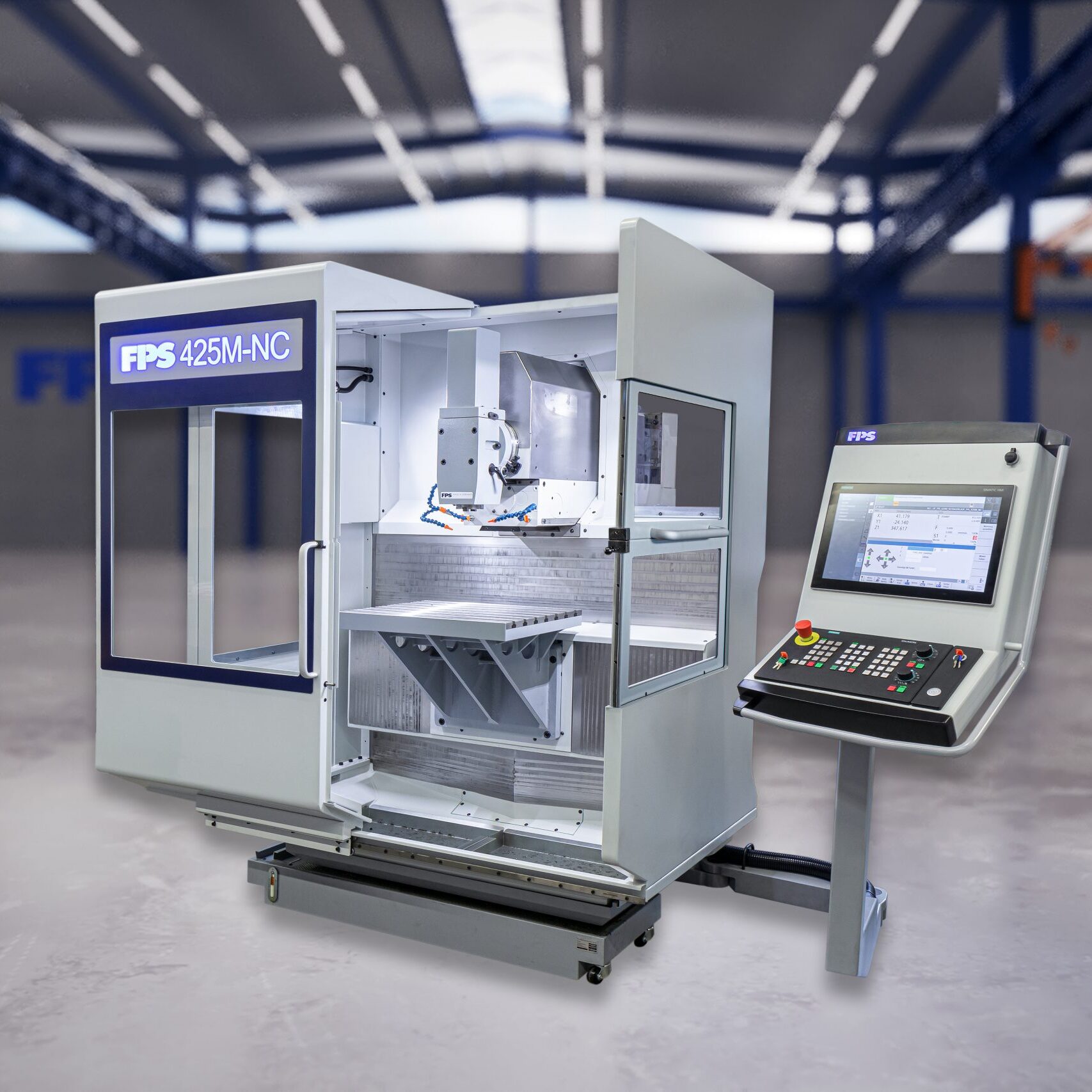

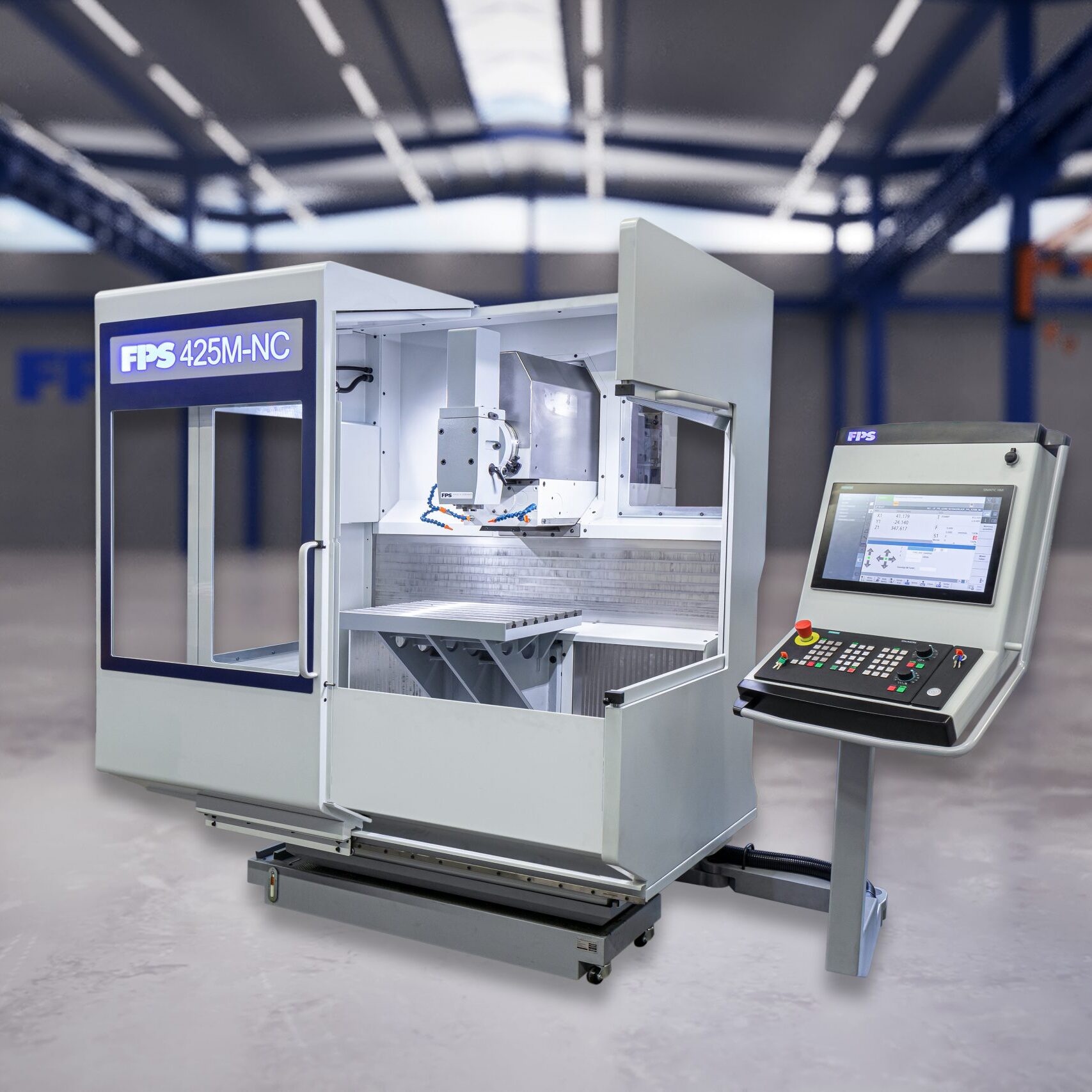

FPS 425M-NC Dualmaster

Technische Daten

Arbeitsbereich
X-Achse	425 mm
Y-Achse	450 mm
Z-Achse	400 mm

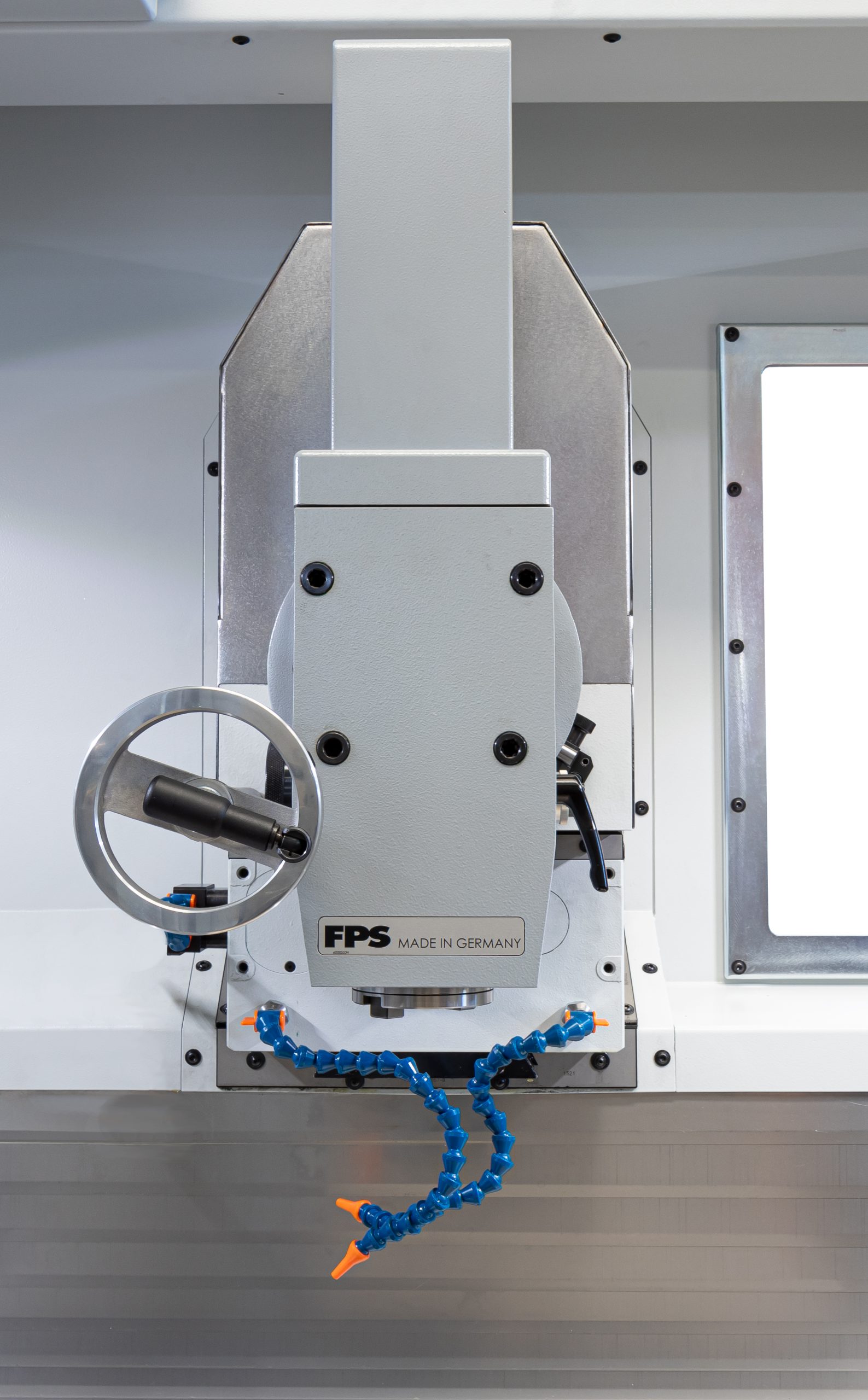

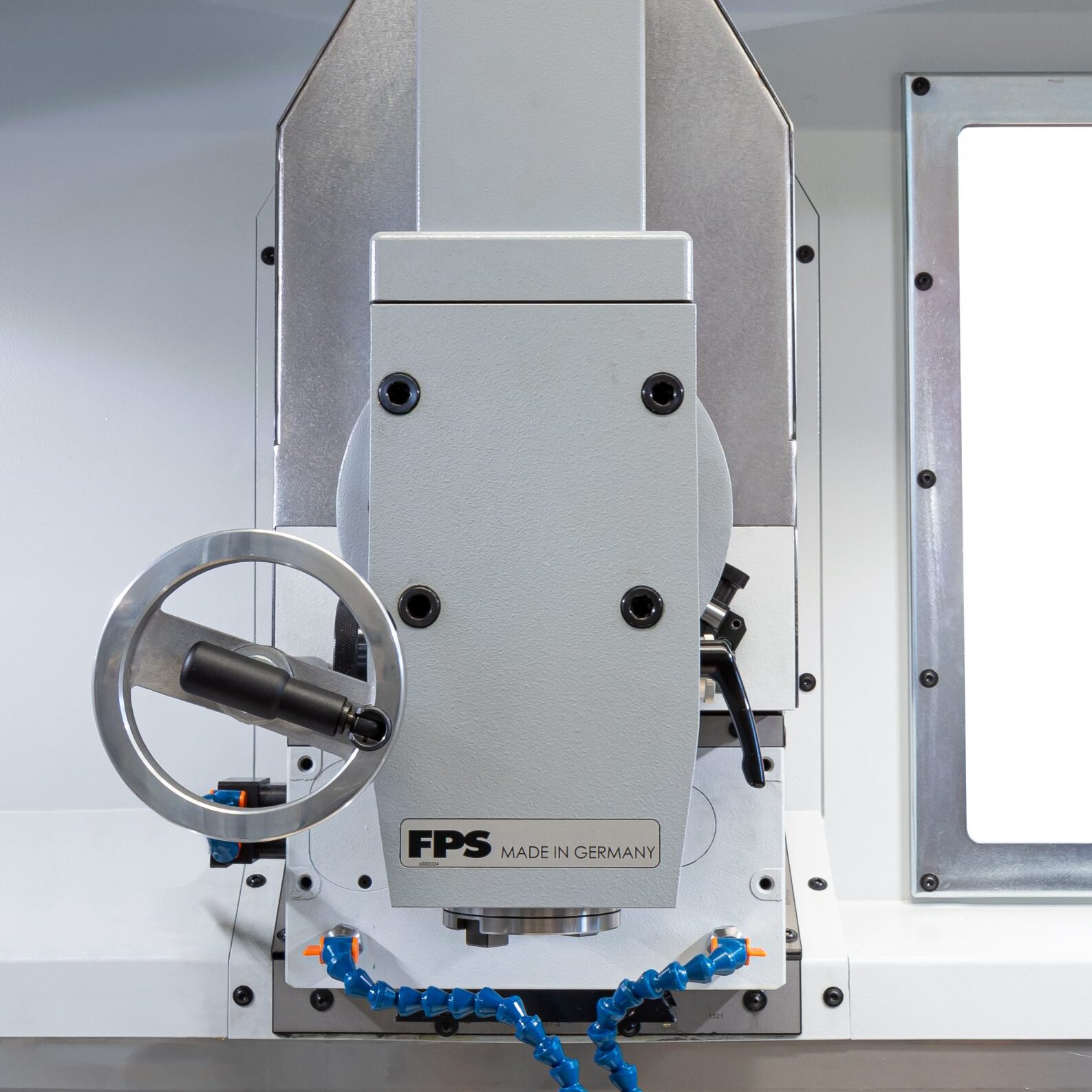

Fräskopf auf der Y-Achse zusätzlich verschiebbar	150 mm
Platzbedarf B x T x H	3250 x 2300 x 2215 mm
Winkeltisch
Tischfläche/ Aufspannfläche	630 x 470 mm
T-Nuten: Anzahl/Breite/Abstand	7 / 14 H12 - Mittelnut 14H7 / 63 mm
Zulässige Belastung	350 kg
Arbeitsspindel

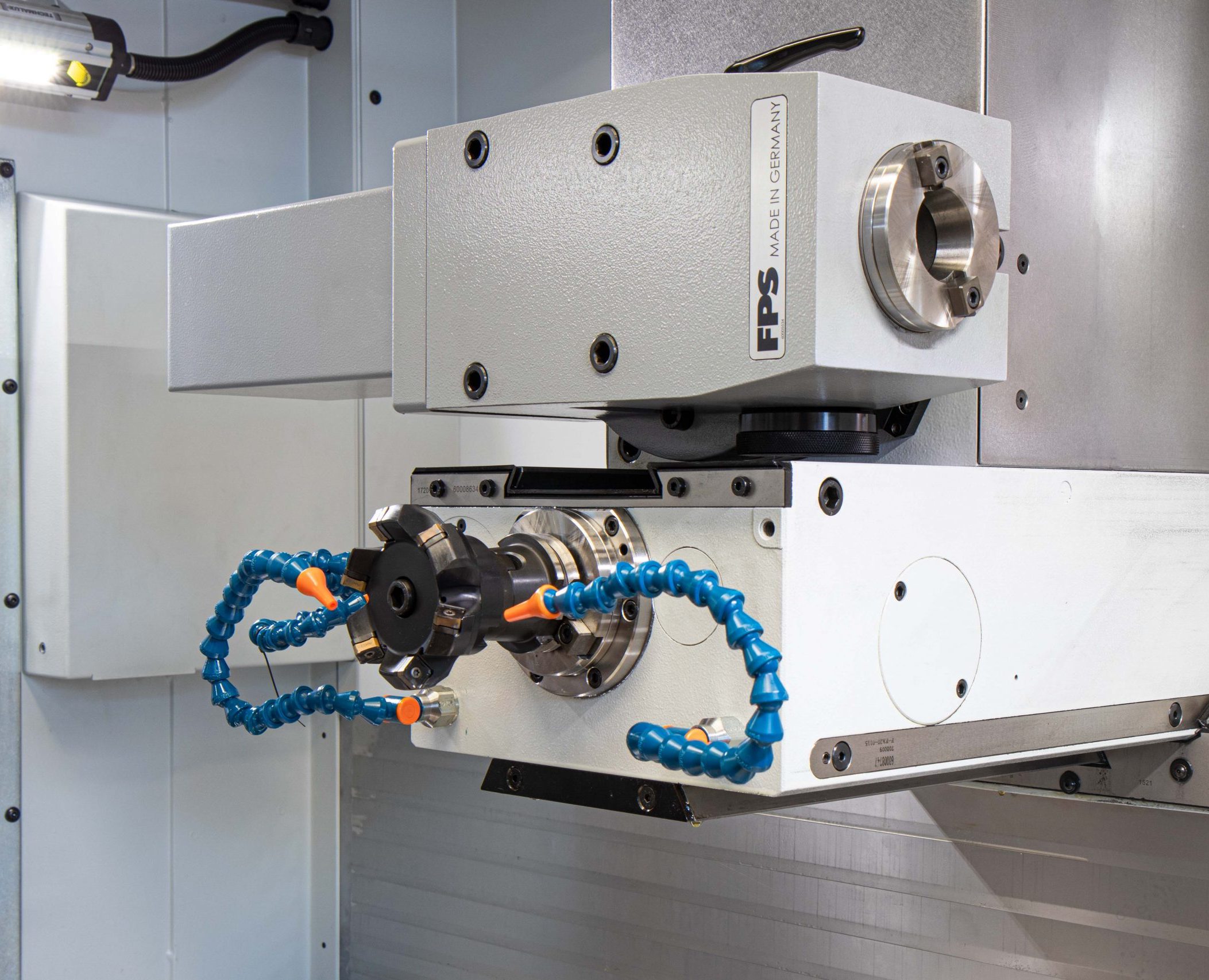

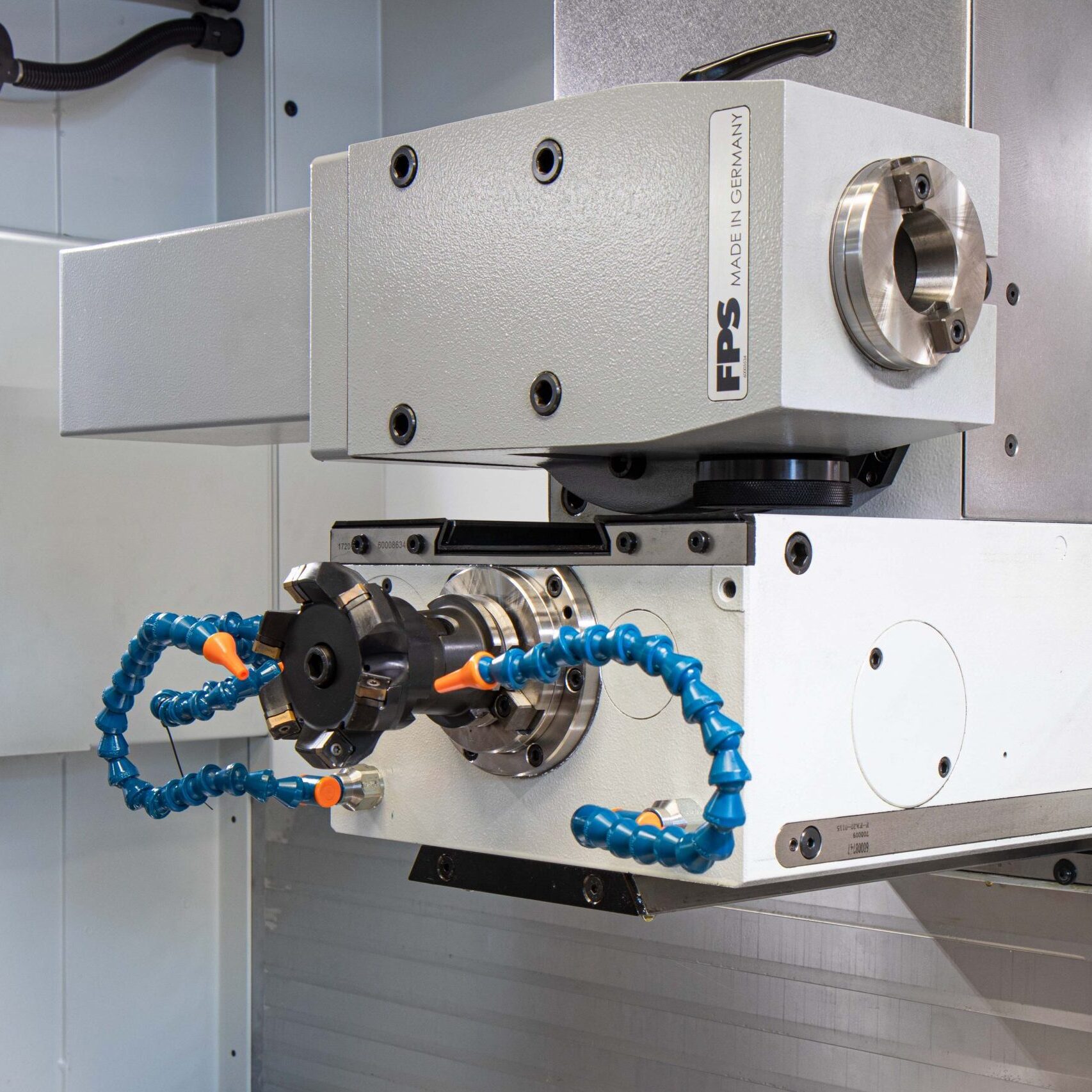

Vertikal und horizontal
Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub	ca. 80 mm
Fräskopf manuell schwenkbar	+/- 90°
Werkzeugaufnahme
mit hydraulischer Werkzeugspannung	ISO 40 DIN 69871
Anzugsystem
Hydraulisches Anzugsystem	DIN 69872 (Standard) DIN 2080 (Option)
Hauptantrieb Drehstrom - Bremsmotor
Leistung (100% / 25% ED)	7,2 / 14,1 kW
Drehmoment (100% / 25% ED)	120 / 243 Nm
Drehzahl	stufenlos über Direktantrieb 0 bis 5000 U/min
Vorschubantrieb Digitaler Antrieb
Vorschubgeschwindigkeit stufenlos regelbar	0 bis 10.000 mm/min
Eilgang	10.000 mm/min
Handradumdrehung	2,5 mm
Anschluss
Netzanschluss	3 x 400 VAC 50 Hz 25 A
Max. Vorsicherung	50A NH
Netzform	TN-S Anschlussart: Festanschluss
Schaltschrankelektronik
CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften	BGVA 3 / DIN-EN 60204-1
Gewicht
Gesamtgewicht der Maschine inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine	ca. 2640 kg
Steuerung
Bahnsteuerung	Siemens SINUMERIK ONE NCU 1740
Baujahr	2022
