FPS 500M-hydro

Technische Daten

Arbeitsbereich
X-Achse	500 mm
Y-Achse	400 mm
Z-Achse	400 mm

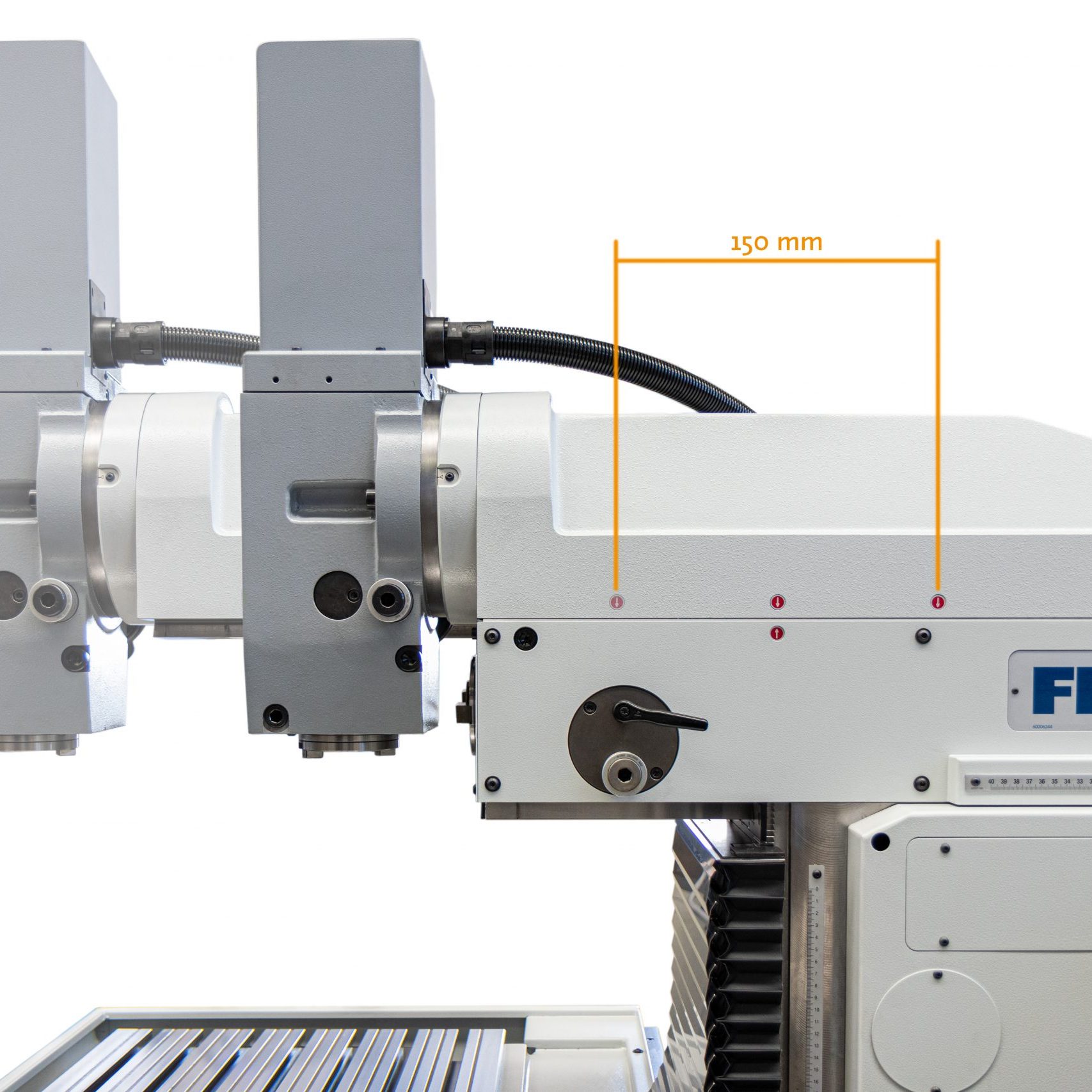

Fräskopf auf der Y-Achse zusätzlich verschiebbar	150 mm
Platzbedarf B x T x H	2000 x 2100 x 2010 mm
Starrer Winkeltisch
Tischfläche/ Aufspannfläche	800 x 480 mm
T-Nuten: Anzahl/Breite/Abstand	7 / 14H7 + 14H7 Mittelnut / 63 mm
Zulässige Belastung	300 kg
Arbeitsspindel
Vertikal und horizontal	horizontal (optional)
Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub	ca. 80 mm

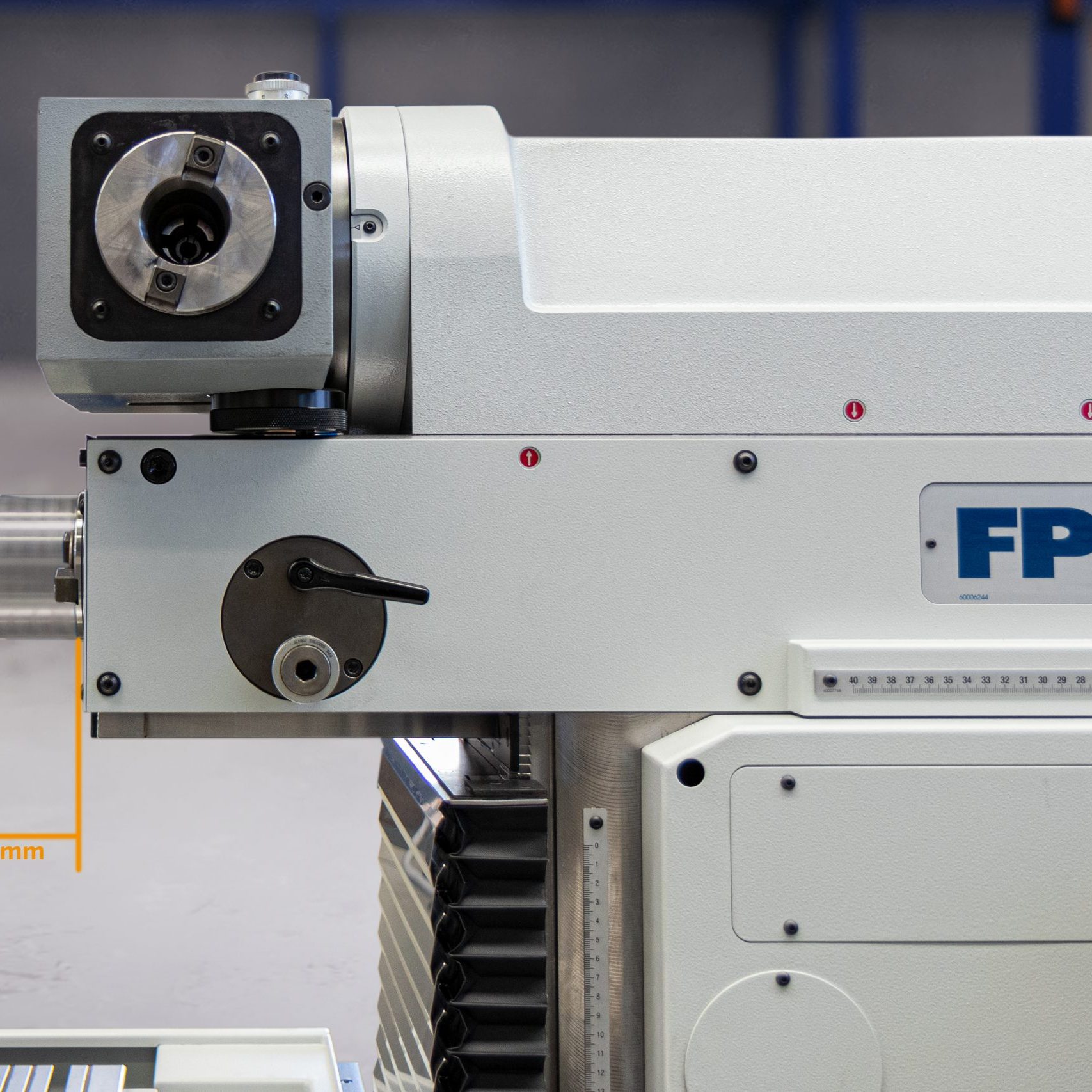

Horizontal als Bohrpinole ausfahrbar (optional), mit Klemmung/Hub	ca. 100 mm

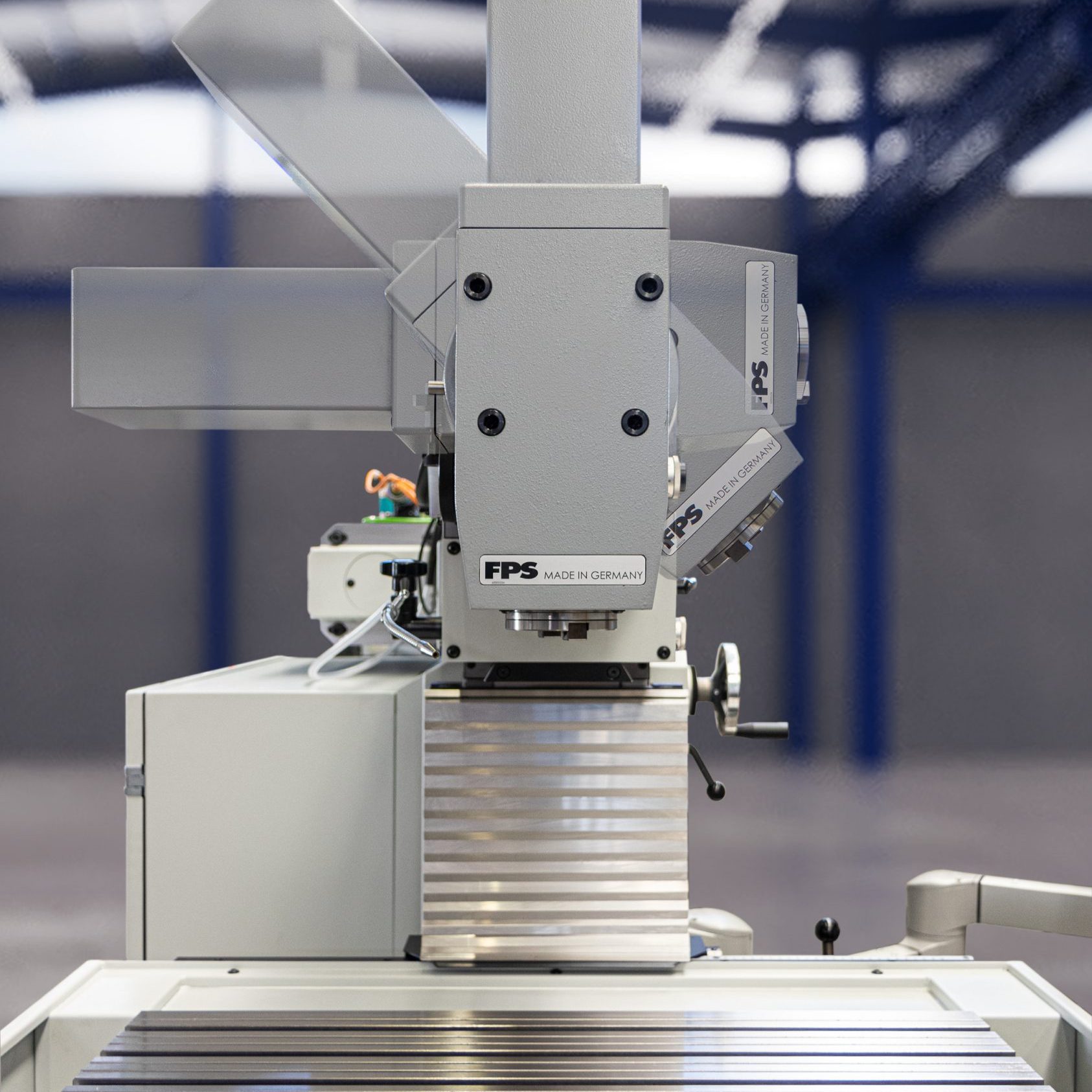

Fräskopf manuell schwenkbar	+/- 90°
Werkzeugaufnahme
Hydraulisches Anzugsystem	DIN 69872
oder optional Ausrüstungsvariante*	DIN 2080
Hauptantrieb Drehstrom - Bremsmotor
Leistung	7,0 kW
Drehzahlbereich	25 bis 3000 U/min (stufenlos regelbar)
Vorschubantrieb Digitaler Antrieb
Vorschubgeschwindigkeit stufenlos regelbar	5 bis 500 mm/min
Eilgang	1500 mm/min

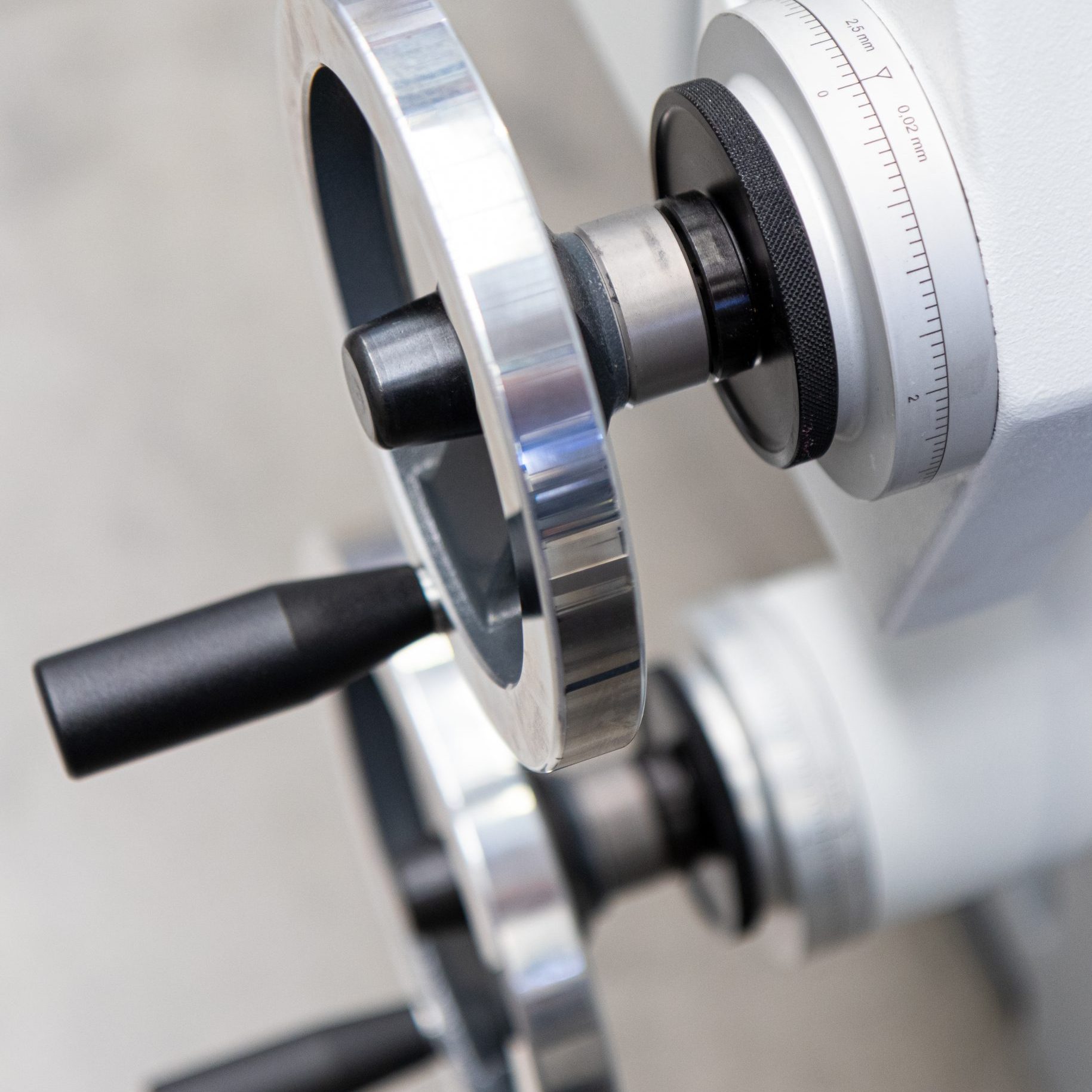

Handradumdrehung	X-/Y-/Z-Achse 2,5 mm
Anschluss
Netzanschluss	3 x 400 V AC50/60Hz
Leistungsaufnahme	7 kVA
Max. Vorsicherung	35 A NH
Schaltschrankelektronik
CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften	BGVA 3 / DIN-EN 60204-1
Gewicht
Gesamtgewicht der Maschine inkl. Arbeitstisch, Fräskopf und Schaltschrank	ca. 1600 kg
