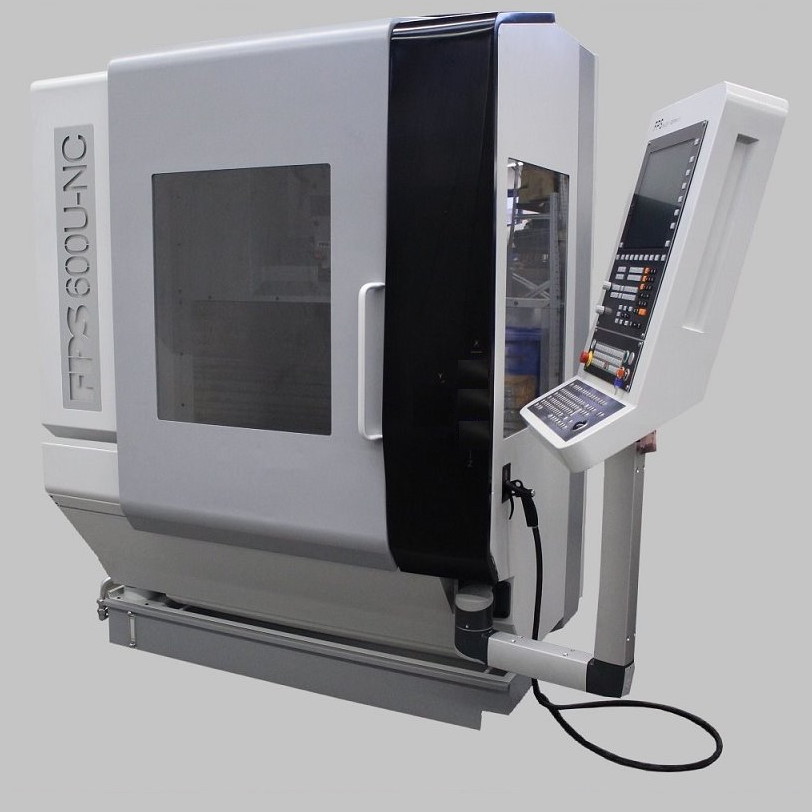

FPS UNIVERSAL-FRÄS- UND BOHRMASCHINE

FPS 600U-NC

Technische Daten

Arbeitsbereich

X-Achse 600 mm
Y-Achse 500 mm
Z-Achse 500 mm
Platzbedarf B x T x H 3180 x 3520 x 2250 mm

Winkeltisch

Tischfläche/ Aufspannfläche 920 x 520 mm
T-Nuten: Anzahl/Breite/Abstand 8 / 14 H12 / Richtnut H8 / 63 mm
Zulässige Belastung 400 kg

Arbeitsspindel

Vertikal horizontal
Vertikal als Bohrpinole ausfahrbar,
mit Klemmung/Hub
ca. 80 mm
Fräskopf manuell schwenkbar +/- 90°

Werkzeugaufnahme

mit hydraulischer Werkzeugspannung ISO 40 DIN 69871

Anzugsystem

Hydraulisches Anzugsystem DIN 69872 (Standard)
DIN 2080 (Option)

Hauptantrieb Drehstrom - Bremsmotor

Leistung6,3 / 12,0 KW 100% / 25% ED
Drehmoment24 / 456 Nm 100% / 25% ED
Drehzahl über 2 Getriebestufen 0 bis 6000 1/min

Vorschubantrieb Digitaler Antrieb

Vorschubgeschwindigkeit stufenlos regelbar 15 m/min
Eilgang15 m/min

Anschluss

Netzanschluss 3 x 400V AC 50 Hz
Max. Vorsicherung 32A
Netzform TN-S Anschlussart: Festanschluss

Schaltschrankelektronik

CE konform entsprechend den aktuellen
Vorschriften der Berufsgenossenschaften
BGVA 3 / DIN-EN 60204-1

Gewicht

Gesamtgewicht der Maschine
inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine
ca. 2.900 kg

Steuerung

BahnsteuerungHEIDENHAIN TNC 620 FS
